Quando una pompa non porta abbastanza acqua ai piani superiori, ai radiatori o all’impianto di irrigazione, il problema spesso non è la portata dichiarata, ma la prevalenza disponibile nel punto di lavoro. Capire questo valore permette di scegliere una pompa corretta, evitare consumi inutili e prevenire rumori, vibrazioni e cavitazione. In questa guida chiarisco che cosa significa, come si misura, come si calcola e come si legge una curva pompa.
La prevalenza determina quanta energia la pompa trasferisce all’acqua
- La prevalenza si misura normalmente in metri di colonna d’acqua, indicati con m c.a. o m.
- 10 m c.a. corrispondono all’incirca a 1 bar per l’acqua.
- In un circuito chiuso conta soprattutto la perdita di carico, non l’altezza dell’edificio.
- La pompa lavora nel punto d’incrocio tra curva della pompa e curva dell’impianto.
- Una pompa sovradimensionata può causare rumore, consumi elevati e regolazioni instabili.
Che cos’è la prevalenza di una pompa
La prevalenza è l’energia che la pompa trasferisce al fluido per vincere il dislivello, le resistenze delle tubazioni e la pressione richiesta dall’impianto. In modo intuitivo si può leggere come l’altezza equivalente alla quale la pompa riuscirebbe a sollevare l’acqua, ma questa immagine è corretta solo in alcuni casi.
Il valore si esprime in metri di colonna d’acqua. Una prevalenza di 20 m equivale, in condizioni indicative, a una differenza di pressione di circa 2 bar. La conversione dipende dalla densità del liquido: per questo la stessa pompa non si comporta nello stesso modo con acqua, glicole, oli o fluidi più pesanti.
La prevalenza manometrica può essere rappresentata in forma semplificata con questa relazione:
H = differenza di quota + perdite di carico + pressione utile richiesta
Le perdite di carico comprendono l’attrito nelle tubazioni e le resistenze introdotte da curve, valvole, filtri, riduzioni, scambiatori e terminali. Nella pratica, io evito di scegliere una pompa guardando soltanto il numero massimo in scheda, perché quel valore spesso si riferisce a una portata quasi nulla.
Prevalenza e altezza di sollevamento non sono la stessa cosa
In un impianto aperto, come una pompa che preleva acqua da una cisterna e la porta a un serbatoio più alto, il dislivello geometrico pesa molto. Se il dislivello è di 12 m e le tubazioni introducono altri 5 m di perdite, la pompa dovrà fornire almeno circa 17 m, prima ancora di considerare eventuali pressioni residue.
In un impianto di riscaldamento a circuito chiuso, invece, l’acqua ritorna alla pompa dopo aver percorso l’impianto. Il peso della colonna in mandata viene compensato da quello della colonna di ritorno, quindi la pompa deve vincere soprattutto le perdite di carico del circuito. Confondere questi due casi porta facilmente a comprare una pompa troppo potente.
Come si legge il valore in metri e in bar
La relazione pratica più usata è 1 bar circa uguale a 10,2 m di colonna d’acqua. Di conseguenza, 15 m corrispondono a circa 1,5 bar, mentre 30 m equivalgono a poco meno di 3 bar. Sono conversioni utili per orientarsi, ma non sostituiscono il calcolo tecnico quando il fluido non è acqua o quando l’impianto lavora a temperature e pressioni particolari.
| Prevalenza | Pressione indicativa | Lettura pratica |
|---|---|---|
| 5 m | 0,49 bar | Piccole perdite o brevi sollevamenti |
| 10 m | 0,98 bar | Circa 1 bar di pressione |
| 20 m | 1,96 bar | Impianti con perdite moderate o dislivelli significativi |
| 30 m | 2,94 bar | Reti più resistenti o sollevamenti importanti |
Quando si parla di pompe domestiche, bisogna distinguere tra prevalenza massima e prevalenza realmente disponibile. La prima è spesso indicata come Hmax e rappresenta il valore vicino alla portata nulla. Se una pompa dichiara 40 m di prevalenza massima, non significa che riuscirà a fornire la portata desiderata a 40 m.

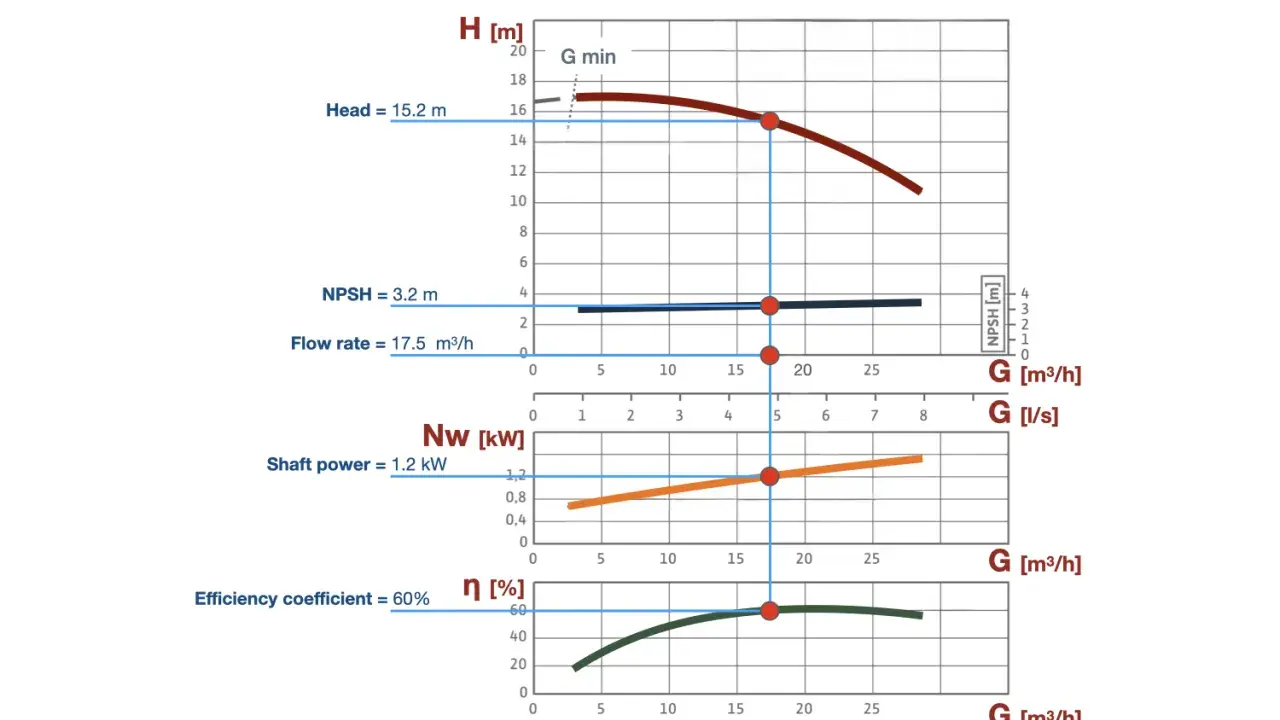

Per conoscere il comportamento reale serve la curva Q-H, dove Q indica la portata e H la prevalenza. La curva normalmente scende da sinistra verso destra: all’aumentare della portata diminuisce la prevalenza. È questo il motivo per cui portata e prevalenza devono sempre essere valutate insieme.
Il punto di lavoro decide se la pompa è adatta

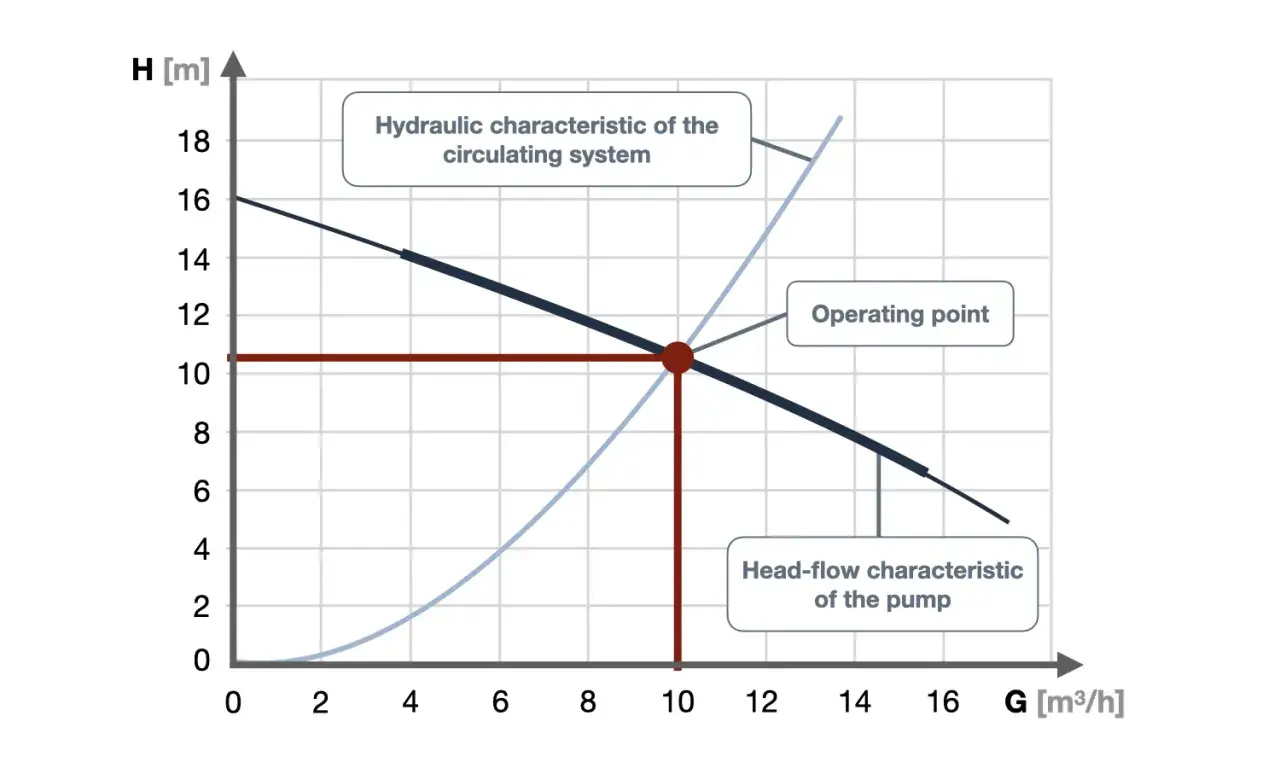

Ogni impianto oppone una certa resistenza al passaggio dell’acqua. Questa resistenza cresce generalmente con la portata, mentre la pompa ha una curva prestazionale propria. Il punto in cui le due curve si incontrano è il punto di lavoro, cioè la combinazione effettiva di portata e prevalenza che si otterrà dopo l’installazione.
Immaginiamo un circuito che richiede 2 m³/h e che, alla portata prevista, presenta 14 m di perdite complessive. La pompa non deve avere semplicemente una prevalenza massima di 14 m, ma deve garantire 14 m alla portata di 2 m³/h. Se quel valore si trova all’estremità della curva, la scelta è fragile e lascia poco margine alle variazioni dell’impianto.
Un esempio per una casa
Supponiamo di dover alimentare un’abitazione con una pompa autoclave. Il dislivello tra cisterna e utenza più alta è di 8 m, le perdite nelle tubazioni valgono circa 6 m e vogliamo mantenere una pressione residua di 2 bar, equivalenti a circa 20 m. Il calcolo indicativo diventa:
8 + 6 + 20 = 34 m di prevalenza richiesta
La pompa andrebbe quindi valutata nel punto di portata necessario, per esempio 1,5 o 2 m³/h, verificando che a quella portata fornisca circa 34 m. Un modello con Hmax di 34 m sarebbe insufficiente, perché al valore massimo la portata utile sarebbe quasi certamente nulla.
Un esempio per il riscaldamento
In un impianto a radiatori o a pavimento, la prevalenza serve soprattutto a superare le perdite di carico del circuito. Per un piccolo impianto domestico possono bastare pochi metri, ma il dato dipende da lunghezza delle tubazioni, diametri, valvole termostatiche, collettori e scambiatori.
Qui una pompa più grande non significa automaticamente più calore. Se la portata diventa eccessiva, possono comparire rumori sulle valvole, squilibri tra i circuiti e maggiore consumo elettrico. In questi impianti preferisco sempre una regolazione a pressione proporzionale o variabile, quando compatibile con il sistema.
Come calcolare la prevalenza necessaria
Il calcolo preciso spetta al progettista o all’installatore, ma il procedimento di base è comprensibile anche per chi deve sostituire una pompa domestica. Prima si definisce la portata richiesta, poi si sommano le resistenze del circuito e, dove serve, il dislivello e la pressione residua.
- Definire la portata in l/min o m³/h, considerando quante utenze possono funzionare contemporaneamente.
- Misurare il dislivello tra il livello di aspirazione e il punto di mandata, ma solo se il circuito è aperto o il sollevamento è reale.
- Calcolare le perdite di carico di tubi, curve, filtri, valvole, raccordi e apparecchi.
- Aggiungere la pressione utile richiesta dal terminale, dalla rete o dall’apparecchiatura alimentata.
- Controllare la curva della pompa proprio alla portata di progetto.
Le perdite distribuite nelle tubazioni dipendono soprattutto da lunghezza, diametro, materiale, velocità dell’acqua e rugosità interna. Le perdite localizzate, invece, arrivano da componenti come gomiti, saracinesche e filtri. Un tubo sottodimensionato può far crescere rapidamente la resistenza, anche se la pompa sembra adeguata sulla carta.
| Applicazione | Che cosa pesa di più | Errore frequente |
|---|---|---|
| Autoclave domestico | Pressione residua e dislivello | Considerare solo la portata massima |
| Irrigazione | Dislivello, lunghezza delle linee e irrigatori | Ignorare i filtri e i riduttori |
| Riscaldamento | Perdite del circuito e regolazione | Confondere volume d’acqua con prevalenza necessaria |
| Sollevamento da cisterna | Quota geometrica e aspirazione | Dimenticare il limite pratico dell’aspirazione |
Leggi anche: Pressione acqua bassa - Cause e soluzioni efficaci per la tua casa
Il ruolo dell’aspirazione e della cavitazione
Se la pompa aspira da una cisterna o da un pozzo, non basta calcolare la prevalenza in mandata. Bisogna verificare anche il NPSH disponibile, cioè il margine di pressione che impedisce all’acqua di vaporizzare localmente all’ingresso della pompa.
Quando questo margine è insufficiente si verifica la cavitazione, riconoscibile da rumore simile a ghiaia, vibrazioni, calo delle prestazioni e usura della girante. Tubazioni di aspirazione troppo lunghe, diametri ridotti, filtri sporchi e temperature elevate peggiorano il problema. In questi casi aumentare semplicemente la potenza del motore può essere una scelta sbagliata.
Gli errori più comuni nella scelta
Il primo errore consiste nel scegliere la pompa in base alla sola prevalenza massima dichiarata. È un numero utile per il confronto, ma non dice quanta acqua arriverà davvero all’impianto. La verifica corretta si fa sempre sulla curva, alla portata desiderata.
Il secondo errore è sovradimensionare “per stare tranquilli”. Una riserva moderata può essere utile, soprattutto quando i dati dell’impianto sono incerti, ma una pompa molto più potente può lavorare lontano dal punto ottimale. Il risultato può essere un consumo maggiore, una pressione eccessiva e una regolazione difficile.
Un altro problema nasce dal confondere pressione statica e perdite dinamiche. La pressione misurata a rubinetti chiusi non descrive necessariamente quella disponibile mentre l’acqua scorre. Per dimensionare correttamente occorre considerare la condizione reale di utilizzo.
- Non usare la portata massima della pompa come se fosse disponibile alla prevalenza massima.
- Non sommare il dislivello in un normale circuito chiuso di riscaldamento.
- Non trascurare filtri, valvole e scambiatori nel calcolo delle perdite.
- Non aumentare la velocità della pompa prima di aver controllato aria, ostruzioni e bilanciamento.
- Non ignorare la compatibilità con temperatura, liquido, alimentazione e modalità di regolazione.
Per una sostituzione domestica consiglio di raccogliere almeno questi dati: modello della vecchia pompa, portata stimata, diametro e lunghezza delle tubazioni, dislivello, pressione richiesta e presenza di filtri o valvole speciali. Se mancano informazioni essenziali, una misura della pressione in esercizio e una verifica dell’installatore valgono più di una scelta fatta guardando soltanto il wattaggio.
Come scegliere una pompa efficiente per l’impianto
Una pompa efficiente non è quella con la prevalenza più alta, ma quella che raggiunge il risultato richiesto con il minor consumo compatibile con il servizio. Per un impianto a portata variabile, una pompa elettronica a velocità modulabile può ridurre i consumi perché adatta il funzionamento alla richiesta effettiva.
Nei circolatori per riscaldamento conviene valutare modalità come pressione proporzionale, pressione costante o curva fissa. La scelta dipende dall’impianto: la pressione proporzionale è spesso adatta a circuiti con valvole che si aprono e chiudono, mentre una pressione costante può essere utile in sistemi che richiedono un differenziale più stabile.
Per pompe di sollevamento e autoclavi contano invece anche il serbatoio di accumulo, il pressostato, il numero di avviamenti e la protezione contro la marcia a secco. Una pompa efficiente abbinata a un controllo sbagliato può consumare e usurarsi più di un modello leggermente meno efficiente ma ben regolato.
La mia regola pratica è cercare un punto di lavoro vicino alla zona centrale della curva, lasciando un margine ragionevole per piccoli cambiamenti dell’impianto. Non inseguirei il valore massimo né sceglierei una macchina enorme per compensare tubazioni progettate male: spesso intervenire su diametri, filtri o regolazione produce un risultato migliore.
La misura giusta evita quasi tutti i dubbi sulla pompa
Per capire se una pompa è adatta bisogna sempre collegare tre dati: portata, prevalenza e punto di lavoro. La prevalenza indica quanta energia viene trasferita all’acqua, ma il risultato concreto dipende dal circuito nel quale la pompa è installata.
In un impianto aperto si sommano dislivello, perdite e pressione residua. In un circuito chiuso si considerano soprattutto le perdite di carico. Questa distinzione, insieme alla lettura della curva Q-H e al controllo dell’aspirazione, permette di evitare sia una pompa debole sia una macchina sovradimensionata.
Quando i dati non sono disponibili, la scelta più prudente è far rilevare pressione e portata nelle condizioni reali di funzionamento. Bastano spesso queste misure per trasformare una sostituzione “a tentativi” in un dimensionamento ragionato, con più comfort, meno rumore e una bolletta elettrica più leggera.
