I punti da tenere fermi prima di fare i conti
- La perdita di carico nasce dall’attrito del fluido con la tubazione e dalla resistenza di curve, valvole e raccordi.
- La formula di base lega lunghezza, diametro, velocità, densità e fattore d’attrito.
- Le perdite crescono molto quando aumenta la velocità: il termine v² pesa più di quanto sembri.
- Per l’acqua si usano soprattutto Darcy-Weisbach e, per stime rapide, Hazen-Williams.
- Diametro interno, rugosità e accessori contano spesso più della sola lunghezza del tubo.
Che cosa misurano davvero le perdite di carico
In idraulica, le perdite di carico sono l’energia che il fluido dissipa mentre scorre dentro una tubazione o attraversa un componente. In pratica, una parte della pressione disponibile si trasforma in attrito e turbolenza: il risultato è un calo di pressione o di prevalenza tra l’ingresso e l’uscita del tratto.
Io distinguo sempre due famiglie. Le perdite distribuite dipendono dallo sviluppo del tubo, dal diametro interno e dalla rugosità; le perdite localizzate nascono invece in curve, tee, valvole, filtri, riduzioni e altri punti dove il flusso cambia direzione o sezione. In un impianto domestico ben progettato, entrambe contano, ma non nello stesso modo.
Per orientarmi, guardo anche la velocità del fluido. Per l’acqua fredda, valori indicativi nell’ordine di 0,7-1,5 m/s in aspirazione e 1,0-2,0 m/s in mandata restano ragionevoli; per l’acqua calda il campo cambia un po'. Non sono limiti rigidi, ma mi dicono subito se sto esagerando con la sezione o se rischio rumore, consumo inutile e richiesta di prevalenza troppo alta. Da qui il passo successivo è capire quale equazione usare davvero.
La formula di riferimento per i calcoli idraulici
La relazione che uso come base è la Darcy-Weisbach, perché è quella più solida quando voglio un calcolo tecnico e non una semplice stima. In forma di pressione scrivo:
Δp = λ × (L / D) × (ρ × v² / 2)
Se preferisco lavorare in metri di colonna d’acqua, la stessa idea diventa:
hf = λ × (L / D) × (v² / 2g)
Le grandezze da tenere d’occhio sono queste:
| Simbolo | Significato | Unità | Nota pratica |
|---|---|---|---|
| Δp | Perdita di pressione | Pa, kPa o bar | È la forma più utile quando confronto il risultato con la pressione disponibile. |
| hf | Perdita di carico in altezza | m | Comoda quando ragiono sulla prevalenza della pompa. |
| λ | Fattore d’attrito | senza unità | Dipende da regime di moto, rugosità e numero di Reynolds. |
| L | Lunghezza del tratto | m | Qui si usa la lunghezza reale o quella equivalente, se sommo gli accessori. |
| D | Diametro interno | m | Va preso reale, non nominale. |
| v | Velocità media | m/s | Entra al quadrato: piccoli aumenti di velocità pesano molto. |
| ρ | Densità del fluido | kg/m³ | Per l’acqua è circa 1000 kg/m³, ma cambia con temperatura e miscela. |
| g | Accelerazione di gravità | m/s² | Si assume 9,81 m/s². |
| Q | Portata | m³/s o L/min | Serve per ricavare la velocità con v = 4Q / (πD²). |
| Re | Numero di Reynolds | senza unità | Mi dice se il moto è laminare, di transizione o turbolento. |
In modo molto pratico, considero laminare un moto con Re inferiore a circa 2320 e turbolento sopra circa 4000; in mezzo c’è una zona di transizione che non amo trattare con leggerezza. In regime laminare il fattore d’attrito si può stimare con una relazione molto semplice, λ = 64 / Re; quando il flusso diventa turbolento, invece, entrano in gioco rugosità relativa e diagramma di Moody o un’equazione tipo Colebrook-White. Io non li tratto mai come dettagli secondari: se sbaglio la coppia formula-fattore d’attrito, il risultato può sballare in modo pesante. Una volta fissata la struttura, diventa molto più semplice trasformarla in un calcolo pratico sul tuo impianto.
Come fare il calcolo passo dopo passo su un tratto reale
In un lavoro vero procedo sempre nello stesso ordine, perché saltare un passaggio è il modo più rapido per ottenere un numero elegante ma inutile.
- Definisco la portata richiesta, in L/min o in m³/s.
- Prendo il diametro interno reale del tubo, non il DN stampato sul materiale.
- Calcolo la velocità con v = 4Q / (πD²).
- Stimo il fattore d’attrito in base a materiale, rugosità e regime di moto.
- Aggiungo le perdite localizzate dei componenti.
- Confronto il totale con la pressione disponibile o con la curva della pompa.
Faccio un esempio semplice. Supponiamo un tratto domestico con tubo interno da 16 mm, lunghezza 20 m e portata di 15 L/min. La portata in unità SI è 0,00025 m³/s; la velocità risulta circa 1,24 m/s. Con acqua intorno ai 20 °C, il numero di Reynolds è vicino a 19.900: siamo in regime turbolento. Se assumo un fattore d’attrito λ pari a 0,03, la perdita distribuita è di circa 2,96 m di colonna d’acqua, cioè circa 29 kPa, poco meno di 0,3 bar.
Questo numero da solo non basta, però. Se nel tratto ci sono raccordi, una valvola di intercettazione, un filtro o una riduzione, il totale cresce ancora. In una linea corta ma piena di accessori, io considero le perdite localizzate quasi decisive; in una linea lunga e abbastanza pulita, invece, domina soprattutto il tubo rettilineo. Ed è proprio qui che conviene separare bene le perdite distribuite da quelle localizzate.
Perdite distribuite e localizzate non pesano allo stesso modo
Le perdite distribuite crescono con la lunghezza del tubo. Le perdite localizzate, invece, dipendono da ciò che il fluido incontra lungo il percorso: curve, tee, valvole, filtri, contatori, restringimenti e allargamenti. Per questo, due impianti con la stessa lunghezza nominale possono comportarsi in modo molto diverso.

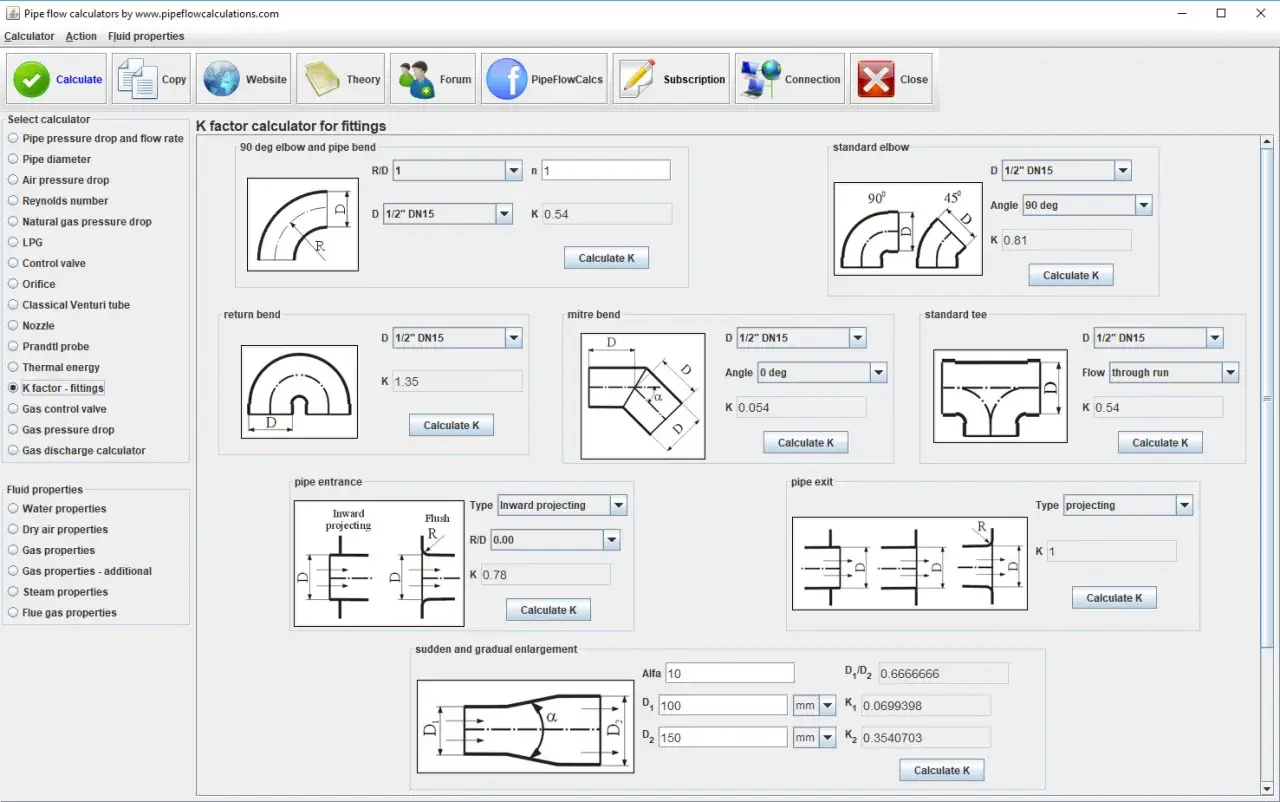

Per i componenti uso la relazione hloc = Σζ × (v² / 2g), dove ζ è il coefficiente di perdita del singolo elemento. Quando non voglio sommare coefficienti diversi, posso trasformare ogni pezzo in una lunghezza equivalente di tubo e aggiungerla a L. È un metodo molto pratico nei calcoli rapidi, perché mi permette di leggere tutto come se fosse una sola condotta.

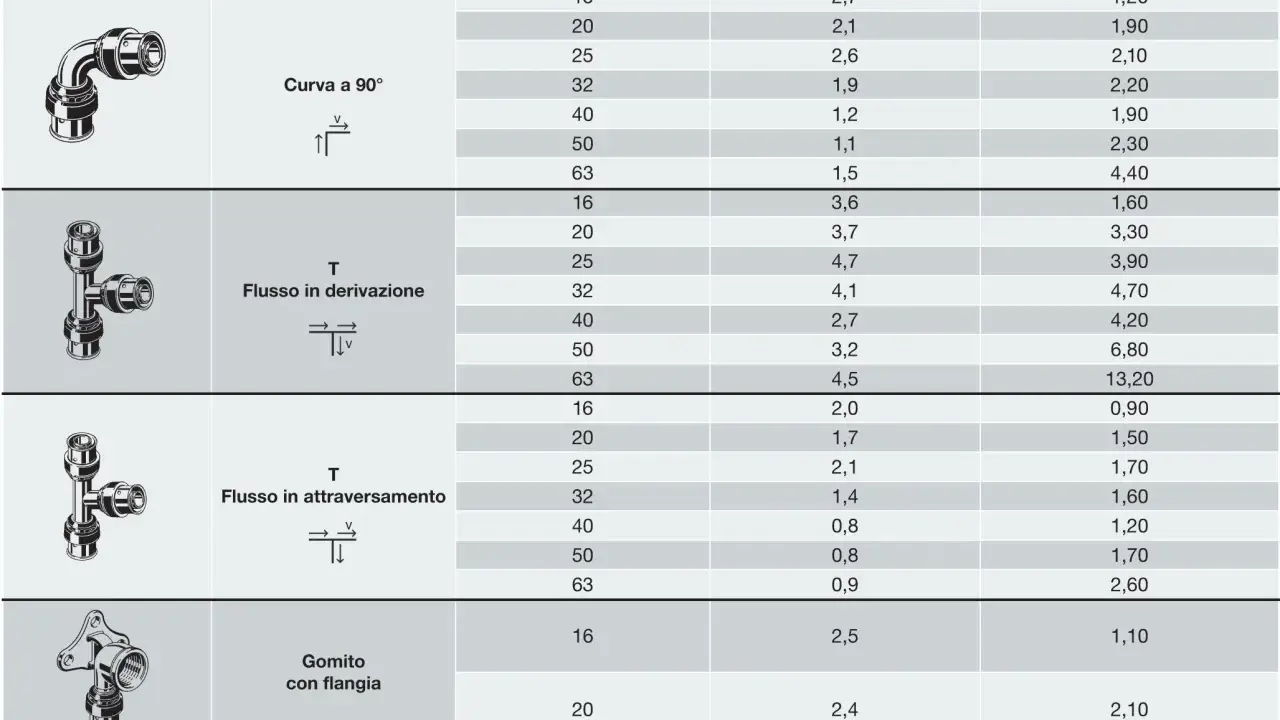

| Elemento | Effetto tipico | Come lo leggo in pratica |
|---|---|---|
| Curva stretta | Perdita moderata | Diventa più pesante quando la velocità sale. |
| Tee e derivazioni | Perdita spesso rilevante | Da limitare sulle linee più sollecitate. |
| Valvola a globo | Perdita alta | Utile per regolare, meno adatta se resta sempre nel tratto principale. |
| Valvola a sfera aperta | Perdita bassa | Ottima come intercettazione normale. |
| Filtro sporco | Perdita crescente nel tempo | Va considerato nello stato reale di esercizio, non solo a impianto nuovo. |
| Riduzione brusca | Perdita e rumore | Meglio passaggi dolci quando lo spazio lo consente. |
Io guardo sempre prima gli accessori, perché spesso spiegano una doccia debole o una pompa che sembra sottodimensionata quando il tubo, da solo, non sarebbe il vero colpevole. Quando il circuito è soprattutto acqua pulita e mi serve una stima rapida, però, posso scegliere un approccio più empirico. Qui entra in gioco il confronto tra Darcy-Weisbach e Hazen-Williams.
Darcy-Weisbach o Hazen-Williams
Non li uso nello stesso modo, perché non sono nati per gli stessi casi. Darcy-Weisbach è la formula più generale; Hazen-Williams è una scorciatoia empirica molto comoda quando lavoro con acqua e voglio un risultato rapido senza entrare troppo nel dettaglio della viscosità.
| Criterio | Darcy-Weisbach | Hazen-Williams |
|---|---|---|
| Campo d’uso | Qualsiasi fluido newtoniano, con opportune proprietà fisiche | Soprattutto acqua pulita in condizioni ordinarie |
| Dati richiesti | Lunghezza, diametro interno, velocità o portata, densità, viscosità, rugosità | Portata, diametro e coefficiente C |
| Precisione | Più robusta e fisicamente coerente | Ottima per stime rapide, meno universale |
| Quando la scelgo | Progetto, verifica, pompe, circuiti misti o fluidi diversi dall’acqua | Dimensionamento preliminare su reti idriche semplici |
| Limite pratico | Serve stimare bene il fattore d’attrito | Dipende dal coefficiente C e dal contesto di applicazione |
Per il coefficiente C non esiste un valore universale: nelle tabelle pratiche si vede spesso un intervallo ampio, grosso modo tra 60 e 160, proprio perché cambia con materiale, età e stato della tubazione. Se devo scegliere un solo riferimento da tenere in mano, scelgo Darcy-Weisbach. Hazen-Williams mi aiuta quando ho bisogno di una risposta veloce su un circuito idrico semplice, ma non lo tratto mai come un sostituto universale. Prima di chiudere, però, vale la pena vedere gli errori che falsano più spesso il risultato.
Gli errori che falsano più spesso il risultato
- Usare il diametro nominale invece del diametro interno reale.
- Ignorare curve, tee, filtri, valvole e riduzioni nel totale delle perdite.
- Sottovalutare il peso del termine v²: se la velocità cresce, la perdita sale molto più che in modo lineare.
- Mescolare versioni diverse della formula e del fattore d’attrito.
- Applicare un metodo rapido pensato per l’acqua a fluidi più viscosi, più caldi o additivati.
- Trattare una tubazione vecchia o incrostata come se fosse ancora nuova.
Un dettaglio che spesso sorprende: una riduzione del 5% del diametro interno può far aumentare la perdita di carico anche di circa 30%. Io lo tengo sempre a mente quando vedo tubi parzialmente ostruiti, incrostazioni o scelte di sezione troppo strette. Se il dato di partenza è sporco, il risultato finale sarà pulito solo sulla carta. Da qui viene l’ultima verifica utile: come ridurre le perdite senza fare scelte costose o inutili.
Come ridurre le perdite in casa senza sovradimensionare tutto
Quando ottimizzo un impianto domestico, non parto subito dall’idea di aumentare il diametro ovunque. Prima guardo il percorso: meno curve inutili, meno tee superflui, meno cambi di sezione bruschi e meno tratti tortuosi. Spesso è qui che si recupera una parte importante della prestazione.
- Tengo la velocità in una fascia sensata, evitando valori eccessivi che fanno crescere rumorosità e perdite.
- Scelgo un diametro interno coerente con la portata reale, non con una stima “abbondante” presa a sensazione.
- Uso raccordi dolci quando lo spazio lo consente, soprattutto nei tratti più lunghi o più caricati.
- Evito di lasciare valvole parzialmente chiuse come soluzione permanente.
- Controllo i filtri con regolarità, perché un filtro sporco cambia completamente il comportamento del circuito.
- Quando il margine è stretto, preferisco un piccolo aumento di sezione a una rete piena di strozzature.
Ricordo sempre che il beneficio non è lineare: se la velocità scende da 1,5 a 1,0 m/s, il termine v² cala di circa il 56%. È per questo che un piccolo incremento di diametro o un percorso più pulito può valere più di tante correzioni marginali.
C’è però un compromesso da non nascondere: un tubo più grande costa di più, occupa più spazio e, in alcuni circuiti di acqua calda, può far scendere troppo la velocità. Io non aumento il diametro per principio, ma solo quando il guadagno in perdita, silenziosità e stabilità dell’impianto giustifica davvero il salto. Chiudere bene il progetto significa proprio questo: trovare il punto di equilibrio, non il numero più basso sulla carta.
Il controllo finale che evita sorprese al primo utilizzo
Prima di considerare finito un calcolo, io verifico sempre il tratto più sfavorevole, cioè quello che richiede più prevalenza. Sommo le perdite distribuite, aggiungo quelle localizzate e confronto il totale con la pressione disponibile o con la curva della pompa. Se il sistema deve alimentare più utenze insieme, il controllo va fatto sullo scenario più gravoso, non sulla media.
In pratica, il numero giusto nasce dall’insieme di tubo, raccordi, fluido e condizioni di esercizio. Se uno di questi elementi viene semplificato troppo, il calcolo resta elegante ma smette di essere utile.
