Un sistema di sollevamento dei fluidi non è solo una pompa: è un insieme di componenti che devono lavorare con portata, prevalenza e controllo coerenti tra loro. Quando il progetto è corretto, la pressione resta stabile, i consumi scendono e la manutenzione diventa più prevedibile. In questa guida vedo come funziona un impianto di pompaggio, quali elementi lo compongono e quali scelte fanno davvero la differenza in casa o in piccoli contesti tecnici.
Le informazioni che contano davvero per scegliere e capire un sistema di pompaggio
- Il fluido si solleva perché la pompa trasferisce energia meccanica in energia idraulica, creando una differenza di pressione utile.
- Portata, prevalenza e NPSH sono i tre parametri che determinano se il sistema lavora bene o genera rumore, cavitazione e sprechi.
- Nel risultato finale contano quasi quanto la pompa il quadro di comando, i sensori, il vaso di espansione e le valvole.
- La regolazione a velocità variabile aiuta a mantenere stabile la pressione quando la richiesta cambia durante la giornata.
- Il dimensionamento corretto vale più del “motore più grande”: un sistema sovradimensionato consuma di più e spesso lavora peggio.
Come avviene il sollevamento del fluido
La logica è semplice da dire e meno banale da realizzare: la pompa trasferisce energia meccanica al fluido, aumenta la sua pressione e gli permette di superare dislivelli e perdite di carico. In pratica, il tratto di aspirazione deve portare il liquido alla macchina con poche resistenze, mentre il tratto di mandata deve trasformare quell’energia in servizio utile, cioè acqua o altro fluido al punto giusto e nella quantità giusta.
- Il fluido entra dal lato di aspirazione.
- La girante accelera il liquido e ne aumenta l’energia.
- Nel corpo pompa una parte di quella energia cinetica si trasforma in pressione.
- La mandata invia il fluido verso l’utilizzo, il serbatoio o il circuito di distribuzione.
La distinzione più importante è tra circuito aperto e circuito chiuso. Nel primo caso il sistema preleva da una fonte e porta il fluido a un consumo; nel secondo il fluido ricircola e il controllo della pressione cambia molto, perché non sto solo “spingendo”, ma sto governando un equilibrio già esistente.
È qui che una scelta apparentemente piccola, come la geometria delle tubazioni o la posizione della pompa rispetto al livello del fluido, può fare un’enorme differenza. Da questo punto in poi entrano in gioco i componenti che rendono stabile il comportamento del sistema.

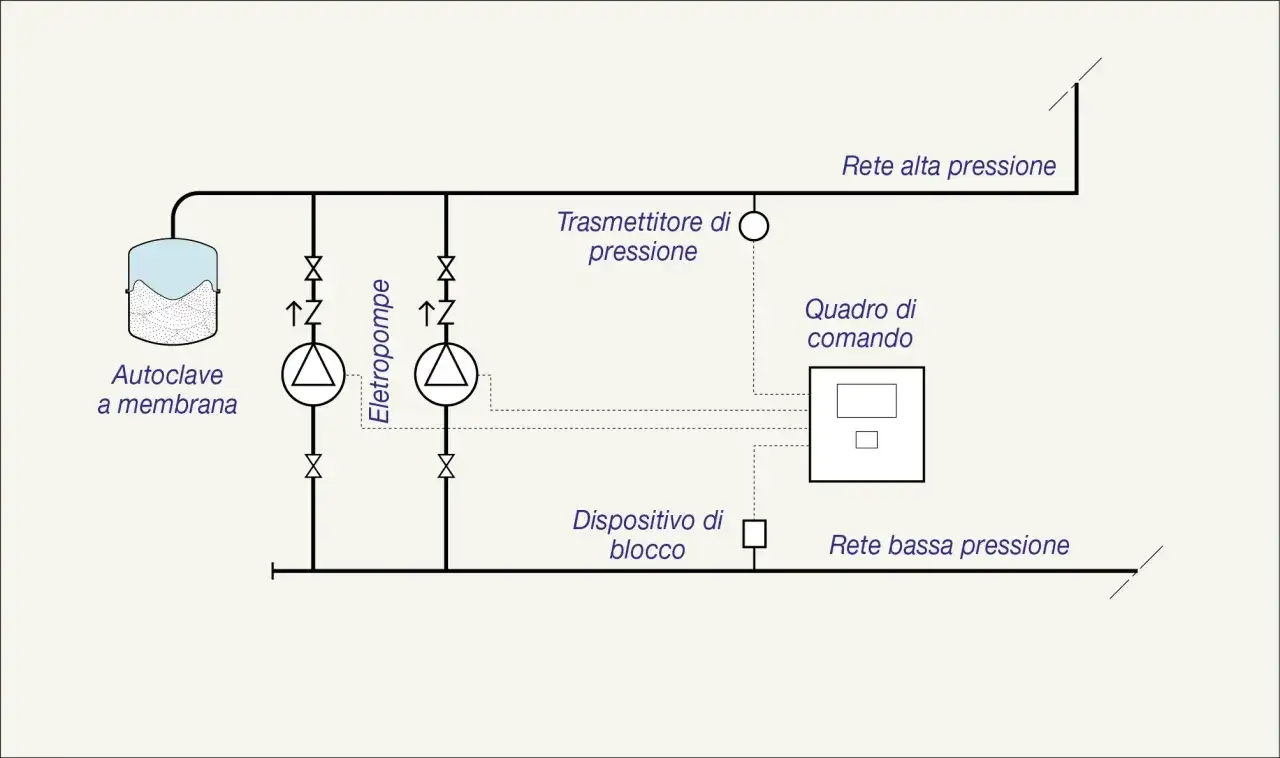

Gli elementi che fanno lavorare il sistema senza sprechi

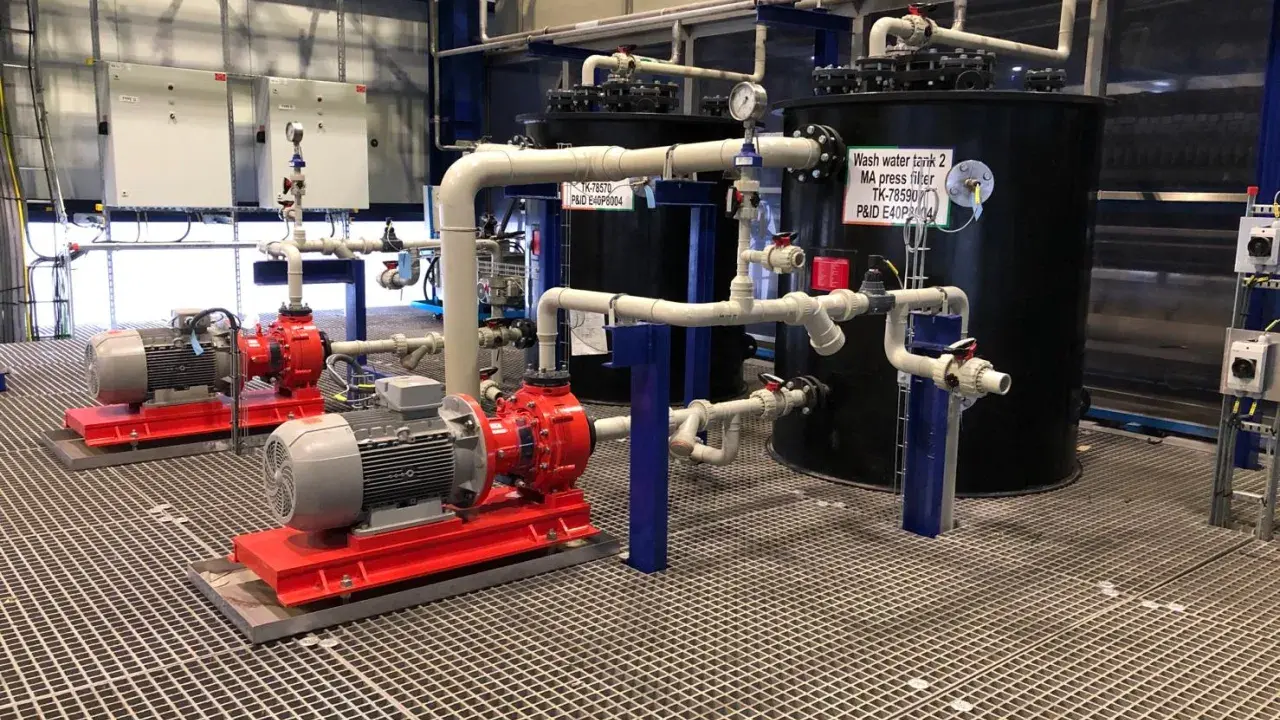

Quando osservo una stazione di pompaggio ben fatta, non guardo solo la macchina principale. Guardo l’insieme: protezioni elettriche, organi idraulici, sensori e dispositivi di accumulo. È l’armonia tra questi elementi a evitare avviamenti inutili, colpi d’ariete e oscillazioni di pressione.
| Componente | Funzione pratica | Perché conta davvero |
|---|---|---|
| Pompa o elettropompa | Trasforma l’energia meccanica in energia idraulica | Determina portata e prevalenza disponibili |
| Motore | Fornisce la coppia necessaria alla girante | Se è sottodimensionato entra in affanno, se è eccessivo spreca |
| Quadro di comando e inverter | Gestiscono avvio, arresto e velocità | Stabilizzano la pressione e riducono gli sprechi energetici |
| Sensori di pressione o livello | Misurano la condizione reale dell’impianto | Consentono al controllo di reagire in modo preciso |
| Vaso di espansione | Assorbe piccole variazioni di volume e pressione | Riduce gli avviamenti frequenti e smorza i picchi |
| Valvole e collettori | Distribuiscono e isolano il flusso | Evitanо riflussi, perdite e manutenzioni complicate |
Nei documenti tecnici di Xylem si trovano gruppi di pressione con due fino a sei pompe multistadio verticali: è la logica giusta quando la domanda varia molto e vuoi anche una ridondanza minima in caso di guasto. Io considero questa architettura interessante non perché sia “più moderna” in astratto, ma perché divide il lavoro e rende il comportamento più elastico.
Se i componenti sono chiari, il passo successivo è capire quali numeri devono essere corretti prima ancora della scelta dell’hardware.
Portata, prevalenza e NPSH sono i numeri da leggere per primi
Quando dimensiono un sistema, non parto mai dalla potenza nominale del motore. Parto dai numeri che descrivono il lavoro reale: quanta acqua serve, a quale quota deve arrivare e quanta riserva ho contro la cavitazione. Sono tre verifiche diverse, ma se una sola è sbagliata l’impianto non lavora come dovrebbe.
Portata
La portata è la quantità di fluido che voglio muovere in un certo tempo, di solito espressa in m3/h o l/min. Se la stimo male, l’impianto resta corto nei momenti di punta oppure gira troppo spesso per compensare una richiesta che non riesce a soddisfare.
Prevalenza
La prevalenza non è solo il dislivello verticale. Include anche le perdite di carico generate da tubi, curve, filtri, valvole e accessori. È l’errore più comune: guardare i metri di altezza e dimenticare che l’idraulica reale ha sempre attriti, soprattutto quando il percorso è lungo o tortuoso.
Leggi anche: Pompa soprabattente - Guida completa all'installazione perfetta
NPSH e cavitazione
L’NPSH indica la riserva di pressione necessaria all’aspirazione per evitare la cavitazione, cioè la formazione di cavità di vapore che poi implodono e danneggiano le superfici. Grundfos ricorda che la curva della pompa va letta insieme a efficienza, consumo e NPSH; nella pratica, un margine di sicurezza minimo di 0,5 m è una base ragionevole, non un dettaglio da rimandare.
| Parametro | Cosa indica | Errore tipico |
|---|---|---|
| Portata | Quanta acqua o fluido serve realmente | Scegliere solo in base alla potenza del motore |
| Prevalenza | Dislivello più perdite di carico | Contare solo i metri verticali |
| NPSH | Margine contro la cavitazione in aspirazione | Aspirazione lunga, stretta o troppo calda |
Io guardo sempre anche la curva Q-H e la curva di efficienza: se il punto di lavoro cade lontano dalla zona migliore, aumentano sia il consumo sia il rumore. Da qui nasce la domanda che interessa davvero chi deve scegliere: quale configurazione conviene in concreto?
Quale configurazione conviene davvero in casa e in condominio
Non esiste una soluzione unica. Una casa unifamiliare, un piccolo condominio e un locale tecnico con richiesta variabile non hanno le stesse esigenze, e non dovrebbero ricevere la stessa risposta. La configurazione giusta è quella che bilancia costo iniziale, affidabilità, silenziosità e facilità di gestione.
| Soluzione | Quando la scelgo | Vantaggi | Limiti |
|---|---|---|---|
| Pompa singola a velocità fissa | Impianti semplici con domanda abbastanza costante | Costi contenuti e manutenzione facile | Più avviamenti e minore adattabilità ai picchi |
| Gruppo con vaso e pressostato | Uso domestico tradizionale | Schema collaudato e intuitivo | Regolazione meno fine e risposta meno fluida |
| Stazione multpompa a velocità variabile | Domanda che cambia spesso, edifici con più utenze, necessità di continuità | Pressione più stabile, ridondanza, migliore efficienza | Investimento iniziale più alto |
| Sistema con controllo evoluto | Impianti che richiedono monitoraggio e ottimizzazione energetica | Diagnostica migliore e regolazione più precisa | Richiede progettazione e taratura più attente |
Nei gruppi di pressione a velocità variabile descritti da Xylem la logica è spesso modulare, con due fino a sei pompe multistadio verticali: questo ha senso quando non vuoi che sia sempre la stessa unità a fare tutto il lavoro. In più, la possibilità di alternare le pompe e di avere una macchina di riserva cambia parecchio la qualità del servizio nei momenti in cui la richiesta sale.
In un’abitazione io valuto soprattutto silenziosità e consumi; in un condominio pesano di più ridondanza e stabilità; in una piccola applicazione tecnica conta molto la precisione del controllo. Le scelte sbagliate, però, si riconoscono quasi sempre dagli stessi sintomi.
Gli errori che fanno rumore, consumi e guasti
I difetti più frequenti non sono quasi mai misteriosi. Li vedo ripetersi perché si cerca di correggere con la macchina un problema che nasce prima, cioè nel progetto o nell’installazione. Quando il sistema inizia a dare segnali strani, io controllo sempre questi punti per primi.
- Aspirazione troppo lunga o troppo stretta - aumenta le perdite di carico e alza il rischio di cavitazione.
- Presenza d’aria nel circuito - può impedire l’adescamento e rende instabile la mandata.
- Sovradimensionamento - la pompa lavora fuori dal punto ottimale, consuma di più e spesso si usura peggio.
- Vaso di espansione troppo piccolo - provoca avviamenti continui, oscillazioni di pressione e maggiore stress sui componenti.
- Valvole o sensori montati male - alterano la lettura reale e portano il controllo a reagire in modo errato.
- Cavitazione - non è solo rumore metallico: nel tempo erode girante e corpi pompa, e il danno si accumula in fretta.
Il punto che sottovalutano in molti è la combinazione tra sintomo e causa. Se sento colpi, vibrazioni o partenze frequenti, non penso subito alla pompa “difettosa”: penso a una rete idraulica che la sta costringendo a lavorare male. Ed è da lì che si passa alle verifiche finali, quelle che evitano di comprare o installare la soluzione sbagliata.
Le verifiche che evitano un impianto rumoroso e costoso
Prima di installare o sostituire un sistema del genere, io controllo sempre pochi punti ma li controllo bene. È qui che si risparmia davvero, perché un’unità scelta correttamente dura di più, si regola meglio e richiede meno correzioni successive.
- Tipo di fluido - acqua pulita, calda, leggermente aggressiva o con solidi sospesi richiedono materiali e tenute diverse.
- Geometria dell’aspirazione - meno curve, meno perdite, meno problemi di adescamento.
- Controllo della pressione - se la domanda varia molto, la velocità variabile è quasi sempre più sensata della sola marcia ON/OFF.
- Spazio e ventilazione - il locale deve consentire ispezione, dissipazione del calore e accesso sicuro alla manutenzione.
- Compatibilità elettrica e protezioni - servono avviamento, protezioni e logica di controllo coerenti con il carico reale.
- Ridondanza - se la continuità di servizio conta, una seconda pompa o una logica di alternanza vale più di un motore più grande.
- Sicurezza del luogo - ambienti con polveri combustibili o atmosfera potenzialmente esplosiva non sono adatti a queste installazioni.
Se devo lasciare una regola pratica, è questa: preferisco un sistema più semplice ma ben tarato, piuttosto che una macchina sovradimensionata che compensa difetti di progetto con più energia e più rumore. Quando portata, prevalenza, NPSH e regolazione sono allineati, il risultato si vede ogni giorno nei consumi, nella stabilità di pressione e nella durata reale delle apparecchiature.
