Valvola di ritegno - Prima o dopo la pompa?

Perché il punto di montaggio cambia il comportamento della pompa

Io parto sempre da un principio semplice: la valvola di ritegno non serve solo a bloccare il ritorno, ma modifica il modo in cui la pompa si avvia, si ferma e resta in pressione. Se la metti nel punto sbagliato, puoi perdere l’adescamento, aumentare la probabilità di colpo d’ariete o costringere la pompa a lavorare con una perdita di carico inutile.

Una valvola non è mai “neutra”. Ogni modello ha una certa pressione di apertura, detta anche cracking pressure, e una resistenza al passaggio del fluido. In pratica, più il disco o l’otturatore oppongono resistenza, più il circuito perde efficienza. Grundfos ricorda proprio questo aspetto: la valvola va considerata già in progetto, non aggiunta come accessorio secondario.

Il criterio giusto, quindi, non è chiedersi solo se la valvola blocca il riflusso. Bisogna chiedersi che cosa succede alla colonna d’acqua quando la pompa si ferma, quanta pressione arriva davvero all’ingresso e quanto margine c’è per evitare svuotamento, cavitazione e rientro dell’acqua verso la rete o verso il serbatoio.

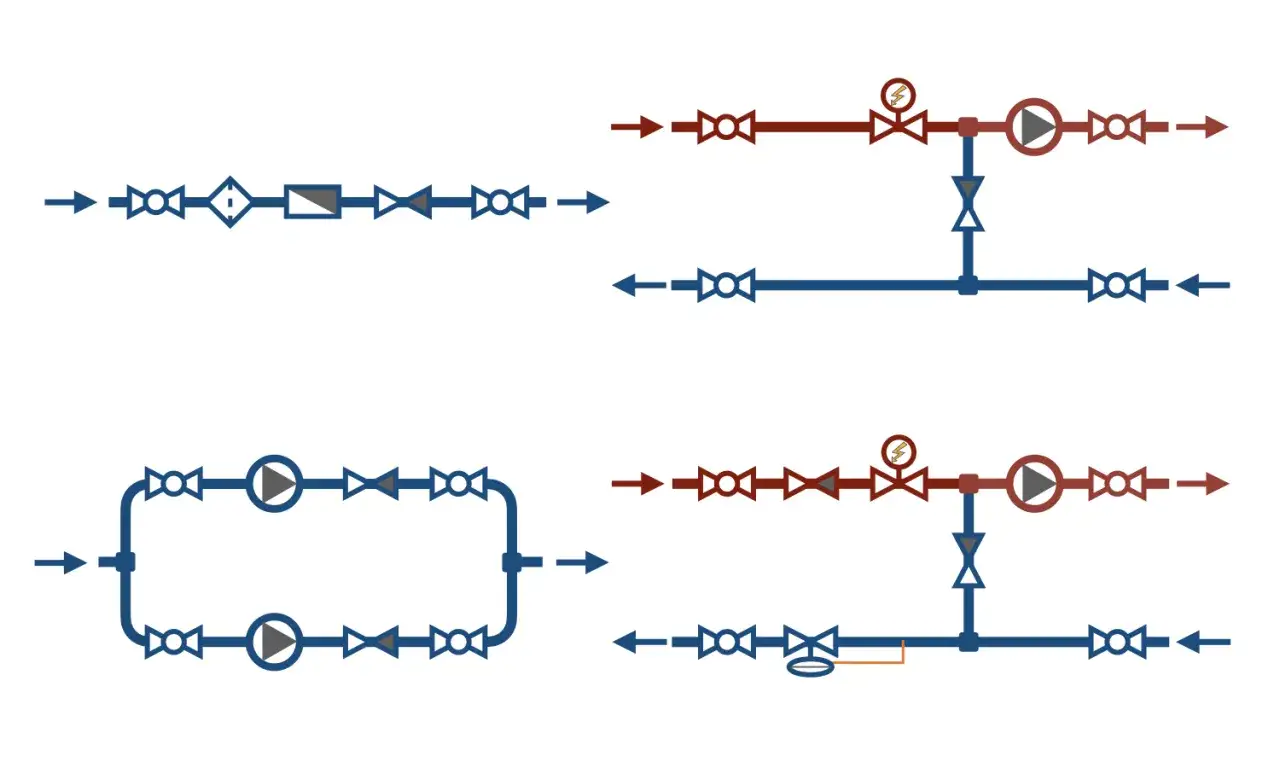

Quando l’aspirazione è negativa il problema principale è mantenere pieno il tratto di aspirazione. Quando l’ingresso è già in pressione, invece, la priorità diventa impedire che la sovrapressione generata dalla pompa torni indietro. Da qui nasce la differenza pratica tra montaggio a monte e a valle.

Con questa base chiara, il caso più delicato è sempre quello in cui la pompa deve “tirare” l’acqua.

Prima della pompa quando l’aspirazione è negativa

Se la pompa lavora in aspirazione da un pozzo, da una cisterna o da un serbatoio posto sotto il suo asse, la valvola di non ritorno va in genere prima della pompa, sulla linea di aspirazione. In molti impianti questa configurazione coincide con la valvola di fondo, spesso abbinata a un cestello filtrante.

La funzione è semplice ma decisiva: quando la pompa si ferma, l’acqua non deve svuotare il tubo e rientrare verso la sorgente. Se succede, al riavvio la pompa parte a secco o con aria nella linea, e il problema non è solo il ritardo di avvio: aumentano rumore, stress meccanico e rischio di danni.

Qui il posizionamento corretto vale più di qualunque correzione successiva. Se la colonna di aspirazione è lunga, se ci sono molte curve o se la linea non è ben dimensionata, la valvola da sola non risolve. La pompa continua a vedere una prevalenza sfavorevole, e se la NPSH disponibile è troppo bassa il rischio di cavitazione resta lì, con il suo classico corredo di vibrazioni e prestazioni instabili.

In queste situazioni io controllo sempre tre cose:

• la tenuta reale della valvola, perché una piccola perdita basta a far rientrare aria;
• la distanza tra pompa e sorgente, perché un tratto troppo lungo peggiora l’adescamento;
• la presenza di filtri o cestelli sporchi, che possono creare perdite di carico inutili.

Se il sistema è ben progettato, la valvola di fondo mantiene la linea piena e la pompa riparte senza dover “ricostruire” ogni volta la colonna d’acqua. Il passaggio successivo è l’altro scenario: quello in cui la rete arriva già in pressione e la valvola lavora sulla mandata.

Dopo la pompa quando devi proteggere la mandata

Quando l’impianto è alimentato da una rete già in pressione, oppure quando si usa un gruppo di pressurizzazione con ingresso positivo, la valvola di ritegno può stare dopo la pompa, sulla mandata. In questo caso il suo compito non è trattenere l’adescamento, ma impedire che l’acqua torni indietro quando la pompa si spegne o quando la pressione a valle cambia improvvisamente.

È la configurazione tipica dei booster e di molti circuiti di ricircolo. Secondo Grundfos, se la pressione in ingresso è positiva la valvola può essere posizionata dopo le pompe, così da evitare che la pressione generata dal gruppo si propaghi verso la rete. In un impianto domestico questo significa meno riflusso, meno stress sulla pompa e meno sorprese quando più utenze si aprono e si chiudono rapidamente.

Qui conta molto anche la distanza dal corpo pompa. Più la valvola è lontana, più aumenta il volume d’acqua che può muoversi all’indietro prima della chiusura effettiva. Per questo, quando posso, la tengo vicina all’uscita della pompa e non in un tratto generico della tubazione.

Ci sono però tre casi in cui questa logica si vede ancora più chiaramente:

In altre parole, a valle la ritegno protegge la macchina e l’impianto. Però non è ancora detto che il componente scelto sia quello giusto: il tipo di valvola e la sua qualità costruttiva pesano almeno quanto la posizione.

Come scelgo il modello giusto per non perdere portata

Non tutte le valvole di ritegno si comportano allo stesso modo. Io le distinguo prima di tutto per principio di funzionamento: a molla, a clapet, a disco, a fondo con filtro. La differenza non è teorica: cambia la rapidità di chiusura, la perdita di carico e la sensibilità allo sporco.

In un impianto domestico o in un piccolo booster, la regola che seguo è questa: meno resistenza inutile, più affidabilità reale. Una valvola con pressione di apertura troppo alta può sembrare robusta, ma in pratica penalizza la portata utile e rende più faticoso l’avvio, soprattutto nei circuiti corti e nelle linee di aspirazione già fragili.

Per scegliere bene controllo almeno questi punti:

• Verso di flusso: sembra banale, ma è l’errore più costoso quando si lavora in spazi stretti.
• Cracking pressure: più è bassa, meglio è per non “frenare” la pompa.
• Diametro nominale: una valvola sottodimensionata crea perdite di carico che il motore paga subito.
• Materiale: ottone, inox o tecnopolimero non sono equivalenti in ogni acqua e in ogni temperatura.
• Accessibilità: se non posso ispezionarla o sostituirla, prima o poi diventa un punto cieco dell’impianto.

Nell’acqua potabile faccio un controllo in più: non sempre basta una semplice ritegno. La UNI EN 1717 definisce la protezione contro il riflusso e, nei casi a rischio igienico, può servire un dispositivo più adatto di una valvola standard. Questo dettaglio è facile da sottovalutare in cantiere, ma è proprio quello che separa un montaggio “che funziona” da un impianto davvero corretto.

Quando il modello è giusto, il resto del lavoro consiste nell’evitare gli errori classici che si vedono ancora troppo spesso.

Gli errori che vedo più spesso in cantiere

La maggior parte dei problemi non nasce dalla pompa, ma da un montaggio fatto in fretta. Io vedo ripetersi sempre gli stessi errori, e quasi tutti si possono prevenire con una verifica visiva in più.

• Valvola montata al contrario: è l’errore più semplice e spesso il più sottovalutato.
• Valvola troppo lontana dalla pompa: il tratto intermedio svuota la sua efficacia e aumenta il volume di riflusso.
• Modello troppo rigido: una pressione di apertura eccessiva rallenta l’impianto e può amplificare i colpi d’ariete.
• Diametro sbagliato: se la valvola è più stretta del tubo, diventa il collo di bottiglia del circuito.
• Sporcizia o incrostazioni: disco e sede non chiudono più bene, e il ritorno d’acqua ricompare piano piano.
• Confusione tra ritegno e protezione antiriflusso: in alcuni circuiti sanitari la semplice valvola non basta.

Per capire subito se qualcosa non va, io guardo i segnali più comuni e li leggo così:

Questi difetti non vanno letti come guasti “misteriosi”. Quasi sempre raccontano un errore di criterio, non un difetto della pompa in sé. E quando il criterio è chiaro, la verifica finale diventa rapida.

Le tre regole che uso per non sbagliare il montaggio

Se devo decidere in fretta, mi affido a tre regole molto pratiche.

1. Prima guardo la pressione disponibile all’ingresso: se è negativa, ragiono sulla tenuta della linea di aspirazione; se è positiva, penso alla protezione della mandata.
2. Poi verifico il compito reale della valvola: tenere piena la colonna d’acqua, bloccare il riflusso verso la rete, o proteggere un ramo di impianto da ritorni incrociati.
3. Infine controllo il dettaglio meccanico: verso di montaggio, accesso per la manutenzione, diametro corretto e perdita di carico accettabile.

Se questi tre passaggi tornano, nella pratica la scelta tra montaggio a monte e a valle diventa molto meno ambigua. Ed è proprio qui che si evita il classico errore di trattare la ritegno come un pezzo “secondario”, quando in realtà condiziona l’avvio della pompa, la stabilità della portata e la durata dell’intero impianto.

La regola finale, quella che uso più spesso, è semplice: non cerco mai la posizione più comoda, cerco quella coerente con il comportamento idraulico del circuito. Se il quadro resta poco chiaro, la soluzione giusta non è indovinare, ma rileggere lo schema della pompa, verificare la linea e scegliere la valvola come parte integrante del progetto, non come un accessorio da aggiungere a occhio.
