Perdite di carico localizzate - Calcolo e ottimizzazione

Le perdite di pressione in una rete idraulica non dipendono solo dalla lunghezza dei tubi: spesso sono i pezzi speciali, le valvole e i cambi di sezione a fare la differenza. In questo articolo spiego in modo pratico come nascono le perdite localizzate, come si calcolano senza complicazioni inutili e quali errori conviene evitare quando si dimensiona un impianto domestico o un piccolo circuito tecnico.

Cosa sono davvero e perché non vanno trattate come un dettaglio

Quando parlo di perdite di carico concentrate, mi riferisco a quei salti di pressione che si generano in punti precisi della tubazione, non lungo il tubo in modo uniforme. La causa non è solo l’attrito in senso stretto: è soprattutto la turbolenza prodotta da una curva, da una valvola, da un restringimento o da una diramazione. In pratica, il fluido perde energia meccanica in un tratto molto breve e quella energia si dissipa in calore e vortici.

Il punto importante è questo: queste perdite non sono “secondarie”. In un circuito semplice con pochi raccordi possono restare contenute, ma in una rete domestica moderna, piena di organi di regolazione, filtri, scambiatori e by-pass, diventano rapidamente una voce dominante. Se le sottostimo, rischio di scegliere una pompa troppo debole, di avere portate irregolari ai terminali o di generare rumore nelle tubazioni. Da qui conviene capire dove si formano e come si leggono bene i componenti del circuito.

Dove nascono in una rete idraulica

Le perdite localizzate compaiono ogni volta che il flusso è costretto a cambiare direzione, a cambiare sezione o a passare attraverso un organo che introduce resistenza. Io le considero sempre in modo molto concreto: non mi limito a guardare la planimetria, ma seguo il percorso reale dell’acqua pezzo per pezzo.

• Curve e gomiti: più il raggio è stretto, più la deviazione del flusso è brusca e più alta è la perdita.
• Raccordi a T e croci: la divisione o la confluenza della portata crea turbolenza e asimmetrie di pressione.
• Riduzioni e allargamenti: i cambi di diametro sono critici soprattutto se sono improvvisi.
• Valvole: a sfera, a globo, di ritegno, termostatiche o di bilanciamento; ognuna ha un comportamento diverso.
• Filtri, contatori e scambiatori: sono componenti funzionali, ma introducono resistenze spesso non trascurabili.

Un dettaglio che vedo spesso sottovalutato è il tipo di valvola. A parità di funzione, un componente più aperto internamente o con passaggio pieno tende a frenare meno il flusso rispetto a una soluzione più strozzata. Anche la dimensione cambia molto il quadro: in genere, all’aumentare del diametro nominale il coefficiente di resistenza tende a scendere. La prossima domanda, a questo punto, è naturale: come si trasforma tutto questo in un calcolo utile?

Come si calcolano in pratica senza complicarsi la vita

La forma più usata per stimare il salto di pressione è semplice: Δp = K · ρ · v² / 2. Qui K è il coefficiente di perdita del componente, ρ è la densità del fluido e v è la velocità media nel tratto considerato. Se preferisco ragionare in metri di colonna d’acqua, posso usare la forma equivalente con il carico: h = K · v² / (2g), dove g è l’accelerazione di gravità.

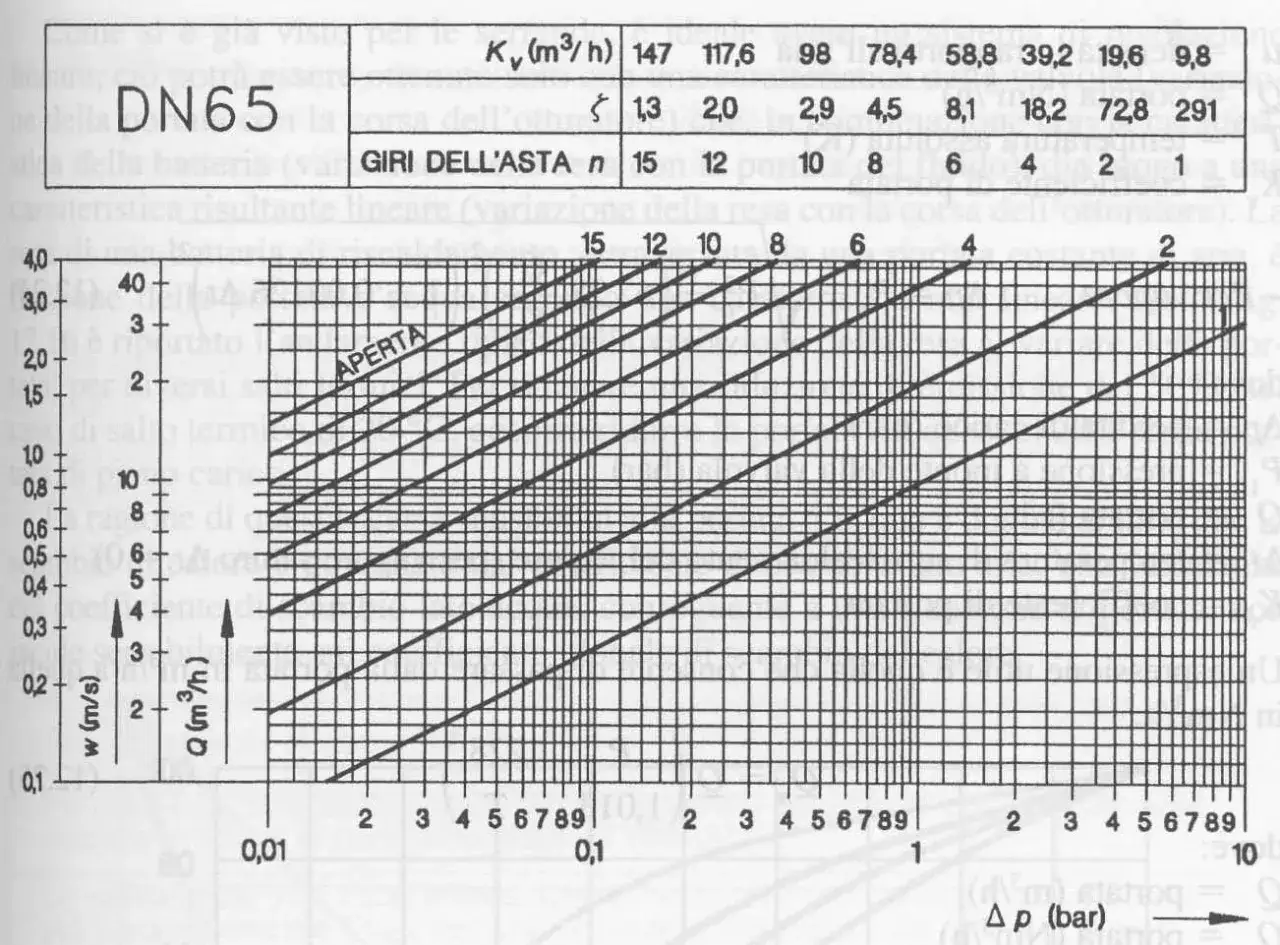

Quello che conta davvero è la lettura corretta del coefficiente K. Non è un numero magico fisso: dipende dalla geometria del componente, dal grado di apertura di una valvola, dal diametro reale e, in molti casi, anche dalle condizioni di impiego dichiarate dal costruttore. In altre parole, due valvole che hanno la stessa funzione possono comportarsi in modo diverso. Ecco perché io parto quasi sempre dai dati tecnici del componente, non da un valore generico preso alla cieca.

1. Identifico tutti i pezzi speciali presenti sul ramo.

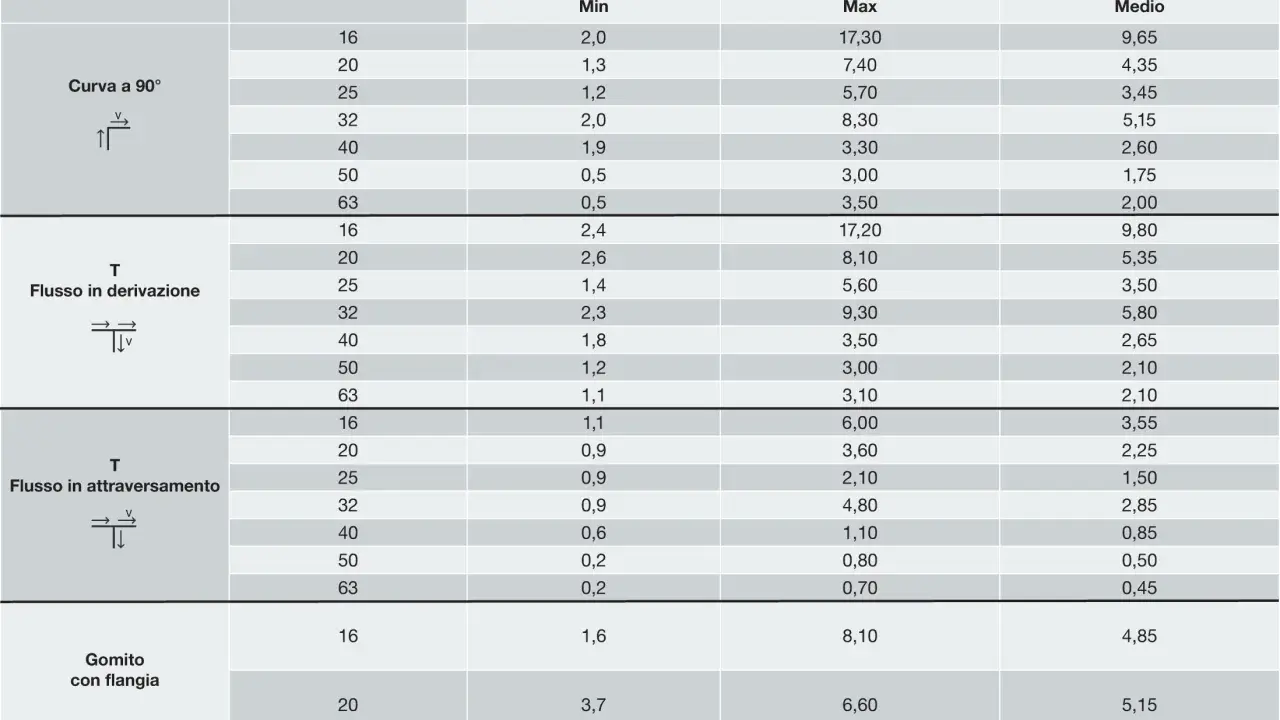

2. Recupero il coefficiente K o il dato equivalente dal catalogo tecnico o da una tabella affidabile.
3. Calcolo la velocità reale nel tratto, non una velocità media “di massima”.
4. Stimo la perdita di ciascun componente con la formula.
5. Sommo tutte le perdite localizzate e le aggiungo a quelle distribuite del tubo rettilineo.

Il passaggio che fa più differenza, in pratica, è la velocità. Se la velocità raddoppia, la perdita localizzata non raddoppia: quadruplica. È uno dei motivi per cui un piccolo errore sul diametro o sulla portata di progetto può spostare parecchio il risultato finale. E quando si vuole semplificare il calcolo, entra in gioco il confronto tra metodo diretto e lunghezza equivalente.

Diretto o lunghezza equivalente, quale metodo conviene davvero

Quando devo fare un dimensionamento accurato, preferisco il metodo diretto con il coefficiente K. Mi dà una lettura più fedele del singolo componente e mi fa capire subito dove il circuito è più sensibile. La lunghezza equivalente, invece, è utile quando voglio “tradurre” il pezzo speciale in un tratto rettilineo di tubo che produrrebbe la stessa perdita: è veloce, intuitiva e molto comoda nelle reti estese.

Se uso la lunghezza equivalente, il concetto è questo: un gomito, una valvola o un raccordo “valgono” come un certo numero di metri di tubazione diritta. È un approccio utile, ma non sempre abbastanza preciso per componenti come valvole termostatiche, scambiatori o corpi regolanti, dove il comportamento cambia molto da modello a modello. In questi casi io considero la curva del produttore come fonte primaria e non mi accontento di una tabella generica. Da qui vale la pena fermarsi sugli errori che, più di altri, falsano il risultato.

Gli errori che gonfiano i risultati o li rendono inutili

Un altro errore frequente è valutare la perdita sul ramo sbagliato. La velocità nel tratto principale non coincide sempre con quella dei sottorami, e usare il dato del collettore per stimare una derivazione porta spesso fuori strada. Va poi considerato lo stato reale dell’impianto: incrostazioni, corrosione e miscele antigelo aumentano la resistenza del circuito, perché modificano viscosità e rugosità effettiva. In un impianto vecchio o poco pulito, il calcolo teorico è solo un punto di partenza.

• Non usare un K “medio” se hai il modello esatto del componente.
• Non trascurare gli organi di regolazione parzialmente chiusi.
• Non mescolare dati riferiti a diametri diversi senza conversioni corrette.
• Non sommare le perdite senza distinguere i rami e le portate reali.
• Non ignorare sporco, incrostazioni e variazioni di temperatura del fluido.

Eliminati questi errori, il progetto diventa molto più leggibile. E il passo successivo è capire come ridurre le perdite senza trasformare l’impianto in un compromesso povero di funzione.

Come le riduco in un impianto domestico

In ambito domestico non cerco mai di azzerare le perdite locali: sarebbe impossibile e, spesso, nemmeno conveniente. Cerco piuttosto di renderle prevedibili e contenute. Il modo più efficace è ridurre i cambi di direzione inutili, scegliere componenti con resistenza più bassa quando la funzione lo consente e mantenere il percorso del fluido il più lineare possibile.

Quando progetto una linea sanitaria o un circuito di riscaldamento, guardo prima di tutto la disposizione fisica. Un tratto pulito, con poche curve e valvole ben scelte, vale più di una pompa più grossa messa a compensare errori di geometria. È una lezione semplice, ma molte volte fa risparmiare energia, rumore e problemi di bilanciamento.

• Preferisco curve a raggio più ampio quando lo spazio lo consente.
• Evito riduzioni brusche e passo, se possibile, a transizioni graduali.
• Scelgo valvole adatte al reale uso dell’impianto, non solo al prezzo.
• Lascio i filtri accessibili, perché un filtro sporco diventa presto un collo di bottiglia.
• Controllo la velocità del fluido prima di inseguire soluzioni più costose.

Il punto più interessante, secondo me, è che spesso la soluzione migliore non è aggiungere tecnologia, ma togliere resistenza inutile. Ed è proprio su questo che conviene chiudere il cerchio con qualche controllo finale molto pratico.

I controlli che faccio prima di chiudere un progetto idraulico

Un ultimo controllo utile è guardare il tratto più sfavorito della rete, non quello più comodo da calcolare. È lì che si vede se il circuito regge davvero e se il margine di lavoro è sufficiente. Quando il sistema ha molti raccordi, la lettura corretta delle perdite localizzate vale più di una pompa sovradimensionata: costa meno in esercizio e lascia l’impianto più stabile nel tempo. Se tengo presente questo criterio, il dimensionamento diventa più pulito, più silenzioso e molto più affidabile.
