Il montaggio dei tubi di una stufa a pellet non è un dettaglio secondario: incide su tiraggio, sicurezza, consumi e facilità di manutenzione. In questa guida ti spiego come impostare un collegamento fumario corretto, quali componenti scegliere, quali pendenze rispettare e quali errori evitare se vuoi un impianto davvero affidabile. Ho mantenuto il taglio pratico, con criteri tecnici, numeri utili e indicazioni che aiutano a capire quando un tratto fumario va solo adattato e quando, invece, conviene rifarlo bene da zero.
I punti da tenere a mente prima di montare i tubi
- Il percorso dei fumi deve essere il più possibile ascendente e semplice, con pochi cambi di direzione.
- La pendenza minima più ricorrente nei manuali tecnici è 3%; in alcune soluzioni si richiedono valori superiori, fino al 5%.
- Il tratto orizzontale va tenuto corto: spesso 2 metri, in alcuni sistemi fino a 4 metri se il costruttore lo consente.
- Diametro, materiali e raccordi devono seguire la scheda della stufa e la logica della UNI 10683.
- Servono punti di ispezione, tenuta corretta e distanze di sicurezza dai materiali combustibili.
- L’installazione va affidata a un’impresa abilitata e accompagnata da documentazione di conformità.
Cosa deve garantire un impianto fumario corretto
Quando parlo di schema corretto di montaggio dei tubi di una stufa a pellet, parto da un principio semplice: il sistema deve evacuare i fumi senza ostacoli, senza perdite e senza creare condense inutili. Se il percorso è tortuoso o troppo orizzontale, la stufa lavora peggio, si sporca prima e può entrare in allarme per depressione o mancato scarico.
In pratica, un impianto ben fatto deve garantire tre cose: sicurezza, efficienza e ispezionabilità. La sicurezza riguarda soprattutto temperature, materiali e distanze dai combustibili; l’efficienza dipende dal tiraggio e dalla continuità del flusso; l’ispezionabilità serve per pulire cenere e condense senza smontare mezza installazione. Questo è il punto che molti sottovalutano: un collegamento “che funziona oggi” non basta se poi diventa difficile da mantenere nel tempo.
La differenza tra canale da fumo e canna fumaria è utile da tenere chiara. Il primo è il tratto di collegamento tra apparecchio e sistema di evacuazione; la seconda è il condotto verticale che porta i fumi fino allo sbocco esterno. Confondere i due livelli porta spesso a montaggi improvvisati, con curve eccessive o riduzioni non giustificate. Per capire come tradurre questi criteri in pratica, conviene guardare il percorso dei tubi dall’uscita della stufa fino al comignolo.
Come deve scorrere il percorso dei tubi
Io considero sempre il percorso fumario come una linea da semplificare, non da decorare. L’uscita della stufa deve entrare in un raccordo corto e coerente con il diametro previsto, poi il fumo dovrebbe salire in modo continuo fino alla canna fumaria. Se serve un tratto orizzontale, deve essere il più breve possibile e comunque in leggera salita verso l’alto.
Molti manuali tecnici italiani indicano una pendenza minima del 3% per il raccordo, mentre altri portano il riferimento al 5% nei tratti suborizzontali. Sul lato pratico, questo significa che il tubo non deve mai “scendere” o restare perfettamente in bolla quando l’obiettivo è accompagnare il fumo verso l’esterno. In diversi impianti domestici il tratto orizzontale viene limitato a 2 metri; alcuni produttori accettano fino a 4 metri, ma solo se il progetto lo consente e il numero di curve resta sotto controllo.
| Elemento | Schema corretto | Perché conta |
|---|---|---|
| Uscita della stufa | Raccordo corto, compatibile e sigillato | Riduce perdite e punti di deposito |
| Tee di ispezione | Presente alla base del tratto verticale, con tappo | Raccoglie cenere e condensa, facilita la pulizia |
| Tratto orizzontale | Solo se necessario, corto e in salita | Migliora il tiraggio e limita gli accumuli |
| Sviluppo verticale | Prevalente e continuo | È la soluzione più stabile per lo scarico dei fumi |
| Comignolo | Idoneo al sistema e posizionato correttamente sul tetto | Riduce riflussi e turbolenze |
Questa impostazione funziona perché accompagna il movimento naturale dei fumi e semplifica la pulizia interna. Il passo successivo è scegliere componenti e materiali che non rovinino questo equilibrio fin dall’inizio.
Materiali e componenti da scegliere senza improvvisare
Il diametro è il primo vincolo da rispettare. Molte stufe a pellet lavorano con uscita Ø 80 mm, ma non è una regola assoluta: conta la scheda tecnica dell’apparecchio e, quando serve, il dimensionamento dell’intero sistema. Ridurre o aumentare la sezione “a occhio” è un errore classico: può sembrare una soluzione pratica, ma altera il comportamento della stufa e spesso peggiora la combustione.
Per i materiali, io distinguo così: il tubetto smaltato in acciaio va bene in molti collegamenti interni visibili, mentre l’inox, soprattutto in versioni adatte ai fumi e alla condensa, è più robusto e più adatto quando il tratto lavora in condizioni impegnative. Se il percorso passa all’esterno o in zone fredde, la doppia parete coibentata diventa spesso la scelta più sensata, perché limita la perdita di temperatura e aiuta il tiraggio.

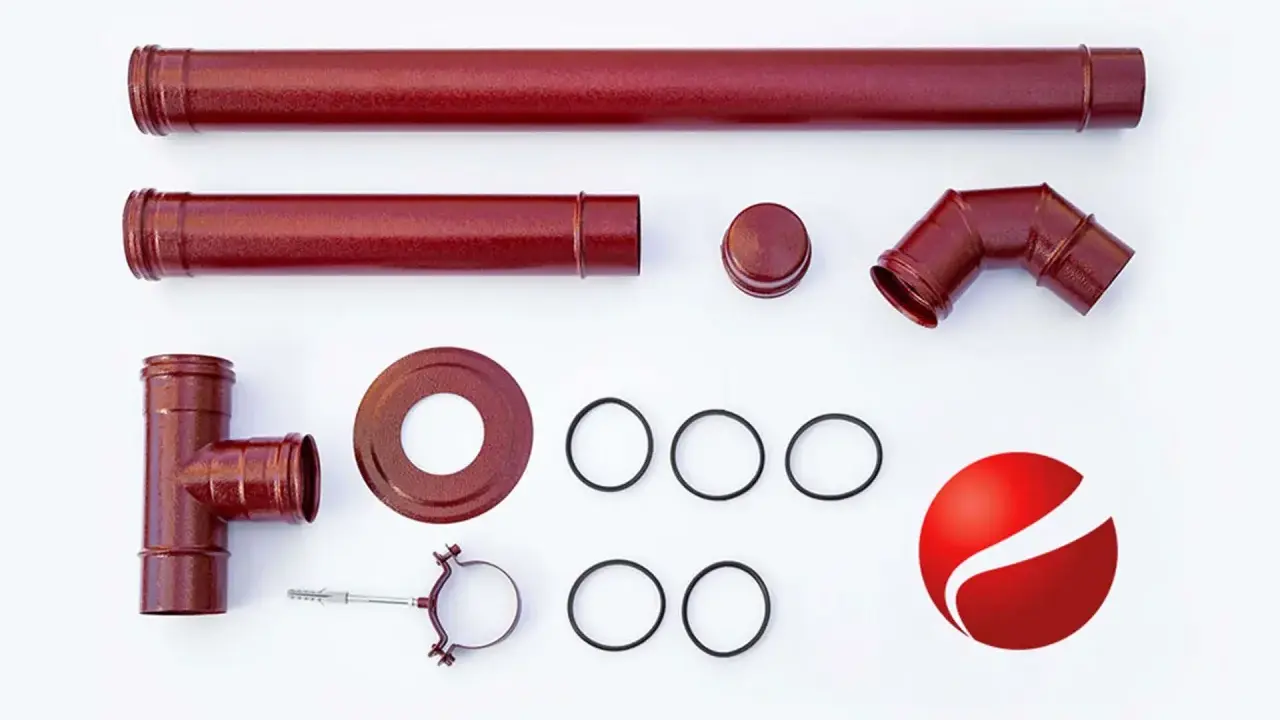

| Componente | Quando usarlo | Nota pratica |
|---|---|---|
| Tubo smaltato | Tratti interni semplici e visibili | Economico, ma va installato con cura e distanze corrette |
| Acciaio inox | Quando servono durata e resistenza alla condensa | Più affidabile nei sistemi esposti a lavoro intenso |
| Doppia parete coibentata | Tratti esterni o zone fredde | Riduce il raffreddamento dei fumi e i depositi |
| Tee con tappo | Alla base del tratto verticale o in punto ispezionabile | È uno dei dettagli che fa davvero la differenza nella manutenzione |
| Guarnizioni e giunti idonei | Ogni volta che il sistema lo richiede | La tenuta non si improvvisa: deve essere coerente con il prodotto |
Un altro punto spesso ignorato riguarda le distanze di sicurezza. Ogni componente ha la sua classe di temperatura e la sua distanza minima dai materiali combustibili: per alcuni tubi si trovano valori come G400, cioè 400 mm. Non è un dettaglio da manuale astratto: è il margine che evita problemi seri quando il tubo passa vicino a legno, arredi o partizioni leggere. Con materiali e distanze a posto, resta da evitare il vero nemico degli impianti domestici: l’errore di posa.
Gli errori che fanno perdere tiraggio e sicurezza
Il difetto più frequente che vedo è il tentativo di “far passare comunque” il tubo dove capita, aggiungendo curve, prolunghe e riduzioni per aggirare ostacoli architettonici. Ogni curva in più aumenta la resistenza al passaggio dei fumi; ogni tratto orizzontale eccessivo peggiora la deposizione della cenere; ogni riduzione non calcolata altera il comportamento della stufa.
- Troppi cambi di direzione: il sistema perde fluidità e il tiraggio si indebolisce.
- Tratti orizzontali lunghi: la cenere si deposita più facilmente e la pulizia diventa più frequente.
- Riduzioni improvvisate: il diametro va rispettato o verificato con un calcolo, non “adattato” al volo.
- Nessun punto di ispezione: senza un tee accessibile, la manutenzione si complica e si rimanda troppo.
- Distanze da combustibili non rispettate: è il classico errore che fa sembrare tutto in ordine fino al primo uso prolungato.
- Collegamenti condivisi: non va messo sullo stesso canale da fumo più di un apparecchio, né scarichi estranei come le cappe cucina.
Il risultato di questi errori è quasi sempre lo stesso: vetro che si sporca in fretta, odore di fumo, allarmi, resa più bassa e pulizie continue. In alcuni casi la stufa continua a funzionare, ma consuma di più e scalda peggio, che è la forma più insidiosa del problema perché fa credere che vada tutto bene. Per questo, prima dell’accensione vera e propria, io mi fermo sempre su controlli e documenti.
Collaudo, documenti e controlli che non andrebbero saltati
In Italia l’installazione di una stufa a pellet e della relativa canna fumaria non è un lavoro da improvvisare: va affidata a un’impresa abilitata e deve essere accompagnata dalla documentazione corretta. La dichiarazione di conformità non è burocrazia decorativa, ma il documento che attesta che l’impianto è stato eseguito secondo le regole tecniche e le prescrizioni del costruttore.
| Controllo finale | Cosa verifico | Perché è utile |
|---|---|---|
| Tenuta dei giunti | Nessuna perdita di fumi o condense | Evita sporco, odori e cali di rendimento |
| Percorso ispezionabile | Presenza di accessi per pulizia e verifica | Rende la manutenzione più semplice e regolare |
| Stabilità del tiraggio | Comportamento corretto all’avvio e a regime | Riduce gli allarmi e migliora la combustione |
| Rispetto delle distanze | Componenti lontani dai materiali combustibili | Aumenta la sicurezza dell’intero impianto |
| Documentazione | Conformità, manuale, scheda tecnica, eventuale schema di posa | Serve per manutenzione, garanzia e controlli futuri |
Io consiglio sempre di conservare anche foto dell’impianto finito, soprattutto se parte del tratto viene chiusa o nascosta da contropareti. Quando, tra qualche anno, servirà intervenire, quel materiale vale più di molte spiegazioni verbali. E a quel punto la domanda vera diventa un’altra: conviene adattare il vecchio impianto o rifarlo in modo più lineare?
Quando rifare il tratto fumario è la scelta più sensata
Ci sono situazioni in cui non ha senso continuare ad aggiungere pezzi a un impianto nato male. Se il tubo ha già due o più curve strette, un tratto orizzontale lungo, nessun vero punto di ispezione o una sezione non coerente con la stufa, io valuterei seriamente la realizzazione di un nuovo percorso. Spesso il costo aggiuntivo iniziale è compensato da meno manutenzione, meno problemi e una resa più stabile nel tempo.
Come ordine di grandezza, nel mercato italiano del 2026 un kit base da Ø80 mm può trovarsi indicativamente nella fascia 90-200 euro per il solo materiale. Un set più completo, con curva, tee, elementi di raccordo e terminali, sale facilmente a 180-350 euro. La posa professionale, quando esiste già una canna fumaria idonea, si colloca spesso tra 250 e 400 euro; se servono fori, adattamenti murari o una linea esterna coibentata, si arriva con facilità a 400-700 euro o oltre.
- Se la stufa va spesso in allarme, il problema può essere nel percorso dei fumi e non nell’apparecchio.
- Se il vetro si sporca molto in fretta, controlla prima il tiraggio e la tenuta dei raccordi.
- Se l’impianto è difficile da pulire, il costo vero lo pagherai dopo, in tempo e inefficienza.
La regola che uso io è semplice: un impianto fumario deve essere leggibile, ispezionabile e il più diretto possibile. Se per farlo funzionare devi forzare troppi compromessi, il problema non è il pellet ma lo schema di posa. Quando il tracciato è essenziale, i materiali sono corretti e i controlli finali sono fatti bene, la stufa rende di più e l’intero sistema richiede molta meno attenzione nel tempo.
