Una pompa sottobattente è la soluzione più lineare quando il livello del liquido si trova sopra l’asse della macchina: l’aspirazione si riempie per gravità, l’innesco è più semplice e il lavoro della girante diventa più regolare. In questo articolo spiego quando questa configurazione conviene davvero, come si progetta la linea di aspirazione e quali errori fanno perdere affidabilità anche a un impianto apparentemente semplice. L’obiettivo è pratico: aiutarti a capire se la scelta è giusta per una cisterna, una vasca di raccolta o un piccolo sistema di rilancio domestico.
Le verifiche che contano prima di scegliere l’installazione
- Il liquido deve restare stabilmente sopra l’asse pompa, così l’avvio avviene per gravità e non dipende da un adescamento artificiale.
- La linea di aspirazione va tenuta corta, rettilinea e con poche perdite: su quel lato si gioca quasi tutto il rendimento.
- Se il livello può scendere sotto la pompa, servono protezioni contro marcia a secco e aria in linea.
- La soluzione è molto adatta a cisterne, vasche di raccolta e piccoli impianti domestici con livello stabile.
- Rispetto a una configurazione sopra battente, manutenzione e avviamento sono in genere più semplici.
Che cosa significa lavorare sotto battente
Quando il liquido alimenta la pompa dall’alto, l’aspirazione non deve creare da sola il vuoto necessario a sollevare l’acqua. In termini semplici, la macchina riceve già una pressione favorevole all’ingresso e lavora in una condizione più stabile rispetto a un impianto in cui deve “tirare” il fluido verso l’alto.
Il ruolo dell’NPSH
L’NPSH disponibile è il margine di pressione che arriva alla bocca di aspirazione prima che la pompa inizi a soffrire; il valore richiesto, invece, è quello minimo indicato dal costruttore per evitare cavitazione. Se il margine disponibile scende sotto il richiesto, compaiono rumore, vibrazioni, perdita di rendimento e, nei casi peggiori, danni alla girante e alle tenute.
Per questo una configurazione sotto battente non è solo più comoda: è anche più gentile con la pompa, soprattutto quando il livello del serbatoio resta stabile e la linea è corta. Da qui passa la domanda vera: in quali impianti questa scelta fa davvero la differenza?
Quando conviene davvero e quando preferisco un’altra soluzione
Io la considero una soluzione quasi naturale in tutti i casi in cui il serbatoio o la vasca possono stare sopra la pompa senza complicare l’impianto. Se invece il livello varia molto, o se c’è il rischio concreto che la pompa resti senza liquido, il progetto va riconsiderato con più attenzione.
| Scenario | Perché funziona bene | Attenzione da non trascurare |
|---|---|---|
| Cisterna interrata con locale tecnico vicino | La gravità aiuta l’ingresso del liquido e l’avvio è più affidabile | Serve una linea di aspirazione corta e ben sigillata |
| Raccolta di acqua piovana per irrigazione | Riduce i problemi di adescamento e semplifica l’automazione | Occorre gestire sedimenti, filtri e controllo del livello minimo |
| Piccolo trasferimento tra vasche con livello stabile | Funzionamento regolare e meno stress meccanico | La prevalenza va calcolata anche sulle perdite di carico |
| Livello molto variabile o vasca che può svuotarsi | Il vantaggio teorico si perde rapidamente | Servono protezione contro marcia a secco o un’altra tipologia di pompa |
Se il livello può scendere sotto l’asse della pompa, il progetto cambia: serve una protezione seria contro la marcia a secco e, spesso, conviene valutare una macchina autoadescante o una sommersa. In altri termini, non basta che la configurazione funzioni a vasca piena; deve restare affidabile anche al livello minimo reale. Ed è qui che la qualità del progetto diventa più importante della potenza nominale.
Come si progetta la linea di aspirazione senza perdere affidabilità
Quando progetto un impianto, io parto quasi sempre dal lato aspirazione, non dalla mandata. È qui che nascono gran parte delle perdite e delle instabilità, quindi conviene trattare tubi, curve e valvole con più disciplina di quanta se ne dedichi di solito in cantiere.
- Tieni il tratto di aspirazione il più corto possibile. Una pompa vicina alla sorgente riduce le perdite di carico e rende più semplice l’innesco.
- Se puoi, usa un diametro una taglia superiore all’attacco della pompa. Sul lato aspirazione il flusso deve restare tranquillo, non veloce.
- Preferisci un tratto rettilineo di 10 diametri, almeno 5. È una regola pratica utile per dare al fluido un ingresso più regolare.
- Evita curve subito davanti all’ingresso. Un gomito a ridosso della bocca di aspirazione crea turbolenza proprio dove non serve.
- Inclina la tubazione di circa il 5% verso la pompa. In questo modo riduci le tasche d’aria e le sacche di gas.
- Non sommare troppi accessori inutili. Valvole, giunzioni e riduzioni aumentano le perdite di carico e complicano la manutenzione.
- Proteggi l’ingresso con un filtro solo se il liquido lo richiede davvero. In una vasca aperta o in presenza di solidi fini, il filtro aiuta; su acqua pulita, un elemento sovradimensionato e facile da ispezionare è meglio di una soluzione strozzata.
Due riferimenti tecnici che uso spesso sono la velocità nella linea di aspirazione, che conviene tenere in genere entro valori prudenziali dell’ordine di 1,5-2 m/s, e il concetto di NPSH disponibile, cioè il margine di pressione con cui il liquido arriva all’imbocco della pompa. Se quel margine scende troppo, la macchina non lavora bene anche se sulla carta la portata sembra corretta.
In pratica, una buona linea di aspirazione non si vede: funziona, basta. Quando invece devi “sentire” troppo la pompa, quasi sempre il progetto sta chiedendo una correzione. E gli errori tipici arrivano proprio quando ci si fida troppo del margine apparente.
Gli errori più comuni che vedo nei piccoli impianti
Gli errori che vedo più spesso non stanno nella pompa, ma nel contorno. Basta poco per trasformare una configurazione favorevole in un impianto rumoroso, inefficiente o fragile nel tempo.
- Linea di aspirazione troppo lunga o troppo stretta. Le perdite crescono, l’NPSH disponibile cala e la pompa lavora peggio.
- Curve e raccordi montati subito prima dell’ingresso. Il flusso entra disturbato proprio nel punto in cui dovrebbe essere più regolare.
- Livello minimo non verificato davvero. Se la vasca scende oltre quanto previsto, la pompa finisce in condizioni non volute.
- Assenza di protezione contro la marcia a secco. Una sonda di livello o un galleggiante costano meno di una girante o di una tenuta danneggiata.
- Scelta fatta solo sulla portata nominale. La prevalenza, le perdite di carico e il punto di lavoro contano almeno quanto i litri al minuto.
- Manutenzione poco accessibile. Se filtro e valvole sono scomodi da raggiungere, finisci per rimandare gli interventi e il sistema perde efficienza.
Il punto è semplice: quando correggi questi dettagli, spesso non devi cambiare la pompa. Devi solo rimettere ordine sul lato aspirazione e proteggere il sistema contro le condizioni reali, non contro quelle ideali. A questo punto vale la pena mettere a confronto le soluzioni più comuni.

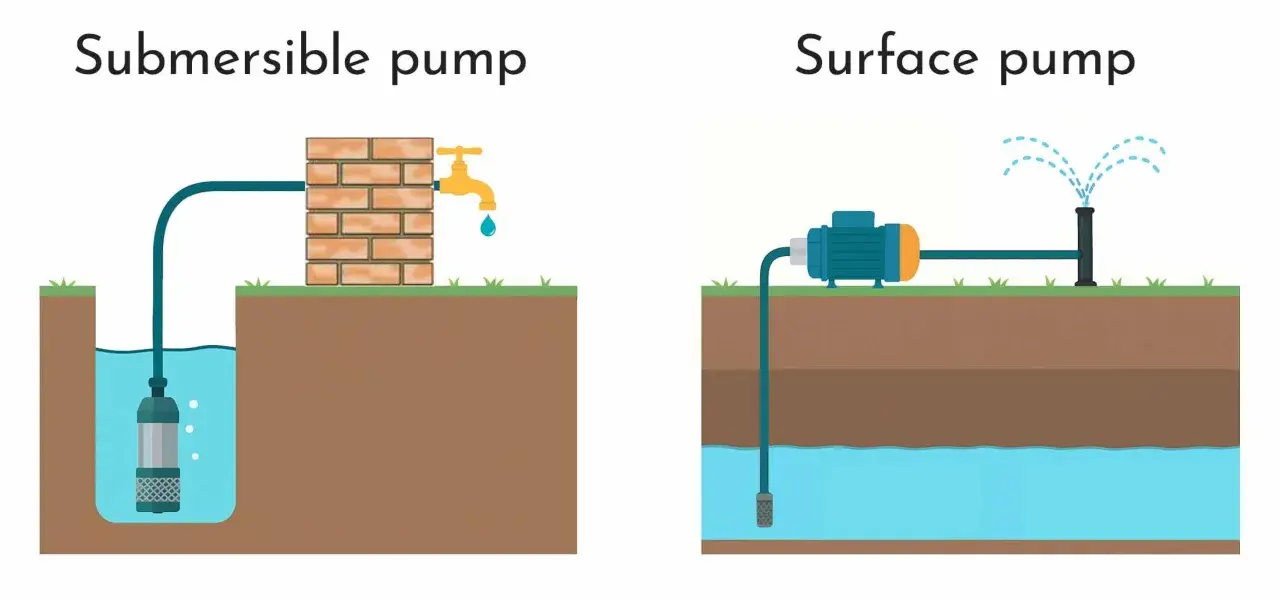

Sotto battente, sopra battente o pompa sommersa
Non esiste una soluzione buona in assoluto. Esiste quella più adatta alla geometria dell’impianto, alla qualità del liquido e alla frequenza con cui il livello varia.
| Configurazione | Punti forti | Limiti | La scelgo quando |
|---|---|---|---|
| Sotto battente | Avvio facile, meno rischio di cavitazione, aspirazione più stabile | Richiede che il livello resti sopra la pompa | Ho una cisterna o una vasca con quota favorevole e livello prevedibile |
| Sopra battente | Comoda quando la pompa deve stare in un locale accessibile | Serve adescamento affidabile e linea ben progettata | Non posso abbassare la pompa e accetto una gestione più delicata |
| Pompa sommersa | Elimina quasi del tutto i problemi di aspirazione | Manutenzione meno immediata e componenti immersi | Ho un pozzo, una vasca profonda o un punto di prelievo difficile |
Se devo scegliere per una casa con cisterna o recupero di acqua piovana, io guardo prima la semplicità dell’impianto, poi il comfort di manutenzione e infine il costo iniziale. Una pompa ben posizionata spesso vale più di una pompa “più potente” montata male. Nella pratica domestica, questa differenza si vede molto bene in alcuni casi ricorrenti.
Come applico questa scelta in casa, in cisterna e nella raccolta piovana
Cisterna interrata
Qui la configurazione sotto battente è spesso la più pulita. Se il locale tecnico è vicino e la vasca alimenta la pompa dall’alto, si riducono i problemi di adescamento e si ottiene un avvio più morbido. Io, in questi casi, preferisco sempre una linea corta, pochi raccordi e un controllo affidabile del livello minimo.
Raccolta dell’acqua piovana
È un caso molto comune nelle abitazioni che puntano a ridurre consumi e sprechi. Qui il vantaggio vero non è solo idraulico: una pompa alimentata bene lavora con meno cicli inutili, meno rumore e meno stress elettrico. Se l’acqua contiene foglie o sedimenti, però, il prefiltraggio va pensato con attenzione, perché i residui non devono finire a disturbare la girante o il sensore di livello.
Leggi anche: Pressione acqua in casa - Rumori? Cause e soluzioni rapide
Piccolo rilancio domestico
Quando la pompa serve per spingere acqua verso un circuito interno, un impianto ben alimentato dalla vasca riduce gli avvii problematici e rende più semplice anche l’automazione. Se abbinata a un pressostato o a un inverter, la macchina lavora meglio e consuma meno, perché non è costretta a recuperare ogni volta condizioni di partenza sfavorevoli.In tutti questi scenari, il punto non è solo far arrivare l’acqua alla pompa: è farla arrivare bene, senza aria, senza strozzature e senza una quota che cambi più del previsto. Prima della messa in servizio, però, io controllo sempre una sequenza breve ma decisiva.
Le verifiche che faccio prima di mettere in servizio l’impianto
Quando chiudo un progetto, non guardo soltanto se la pompa gira. Controllo una lista semplice, perché gli impianti che durano sono quasi sempre quelli che sono stati verificati con metodo prima dell’avvio.
- Verifico il livello minimo e massimo del serbatoio in condizioni reali, non solo sulla carta.
- Controllo che la linea di aspirazione non abbia punti in cui l’aria possa restare intrappolata.
- Mi assicuro che le giunzioni siano ben sigillate, perché una piccola infiltrazione d’aria basta a disturbare tutto il circuito.
- Testo la protezione contro marcia a secco, soprattutto se la vasca alimenta usi domestici o irrigazione.
- Ascolto rumore, vibrazioni e temperatura nei primi minuti di funzionamento: sono segnali che dicono molto prima dei numeri.
- Controllo che filtro, valvole e tenuta meccanica siano accessibili per pulizia e manutenzione ordinaria.
Se questi punti tornano, la configurazione sottobattente di solito è stabile, silenziosa e poco esigente. Se invece uno solo di questi controlli è debole, il vantaggio teorico si riduce in fretta, ed è meglio correggere il progetto prima della messa in servizio.
