Che cosa misurano davvero i manometri del condizionatore

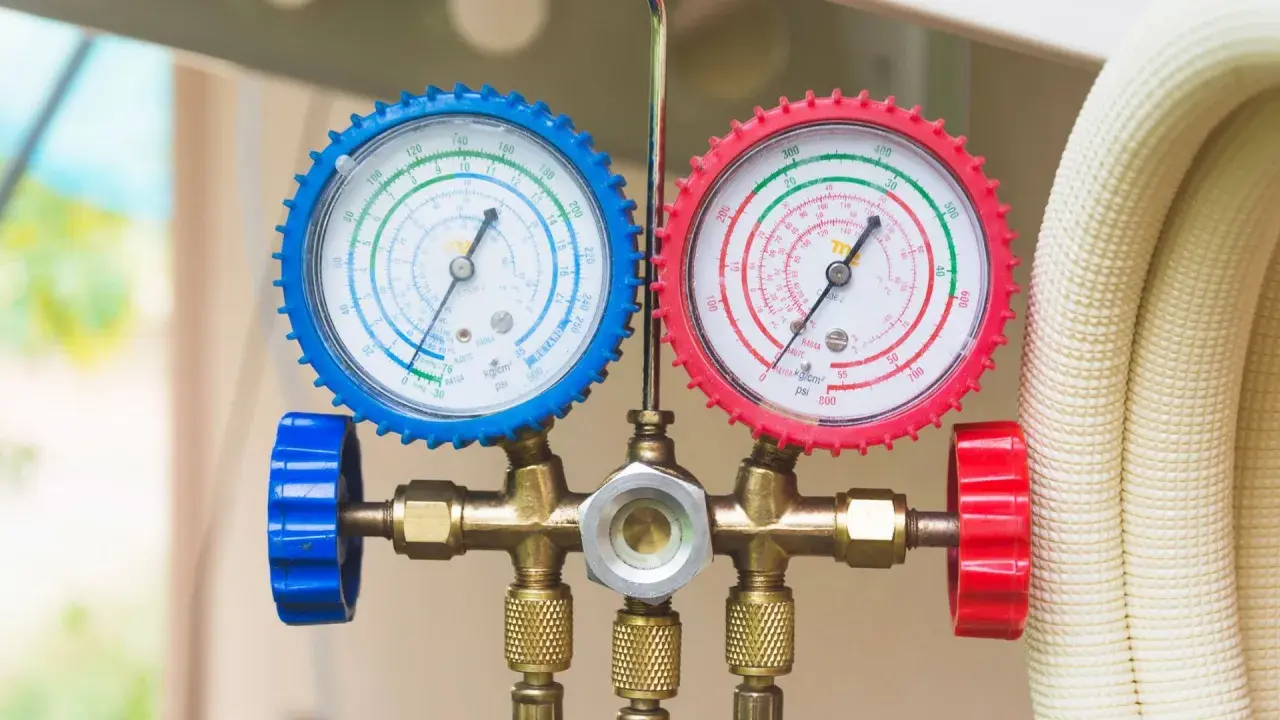

Il gruppo manometrico non legge “quanto gas c’è” in modo diretto. Misura le pressioni sui due lati del circuito: bassa pressione sul lato aspirazione e alta pressione sul lato mandata. Da lì, con la tabella pressione-temperatura del refrigerante, ricavo la temperatura di saturazione e capisco se il circuito sta evaporando e condensando come dovrebbe.

Quando devo fare una diagnosi seria, io distinguo sempre tra strumento analogico e digitale. Il manometro analogico basta per un controllo di base, ma il digitale mi fa risparmiare tempo perché legge insieme pressione e temperatura e spesso calcola già i valori derivati. In ogni caso, il principio è lo stesso: senza capire il refrigerante e la sua curva P-T, il numero sul quadrante dice poco.

Un altro punto che molti saltano è questo: pressione e carica non coincidono. Un impianto può mostrare una pressione apparentemente “normale” e avere comunque un problema di scambio termico, di ventilazione, di umidità nel circuito o di valvola di espansione. Per questo i manometri vanno letti come parte di un ragionamento, non come verdetto automatico.

Come collegare il gruppo manometrico senza fare errori

La sequenza di collegamento conta più di quanto sembri. Io mi muovo sempre con le valvole chiuse, poi collego ogni flessibile al suo attacco corretto e solo dopo avvio il controllo. Su molti split residenziali gli attacchi sono sull’unità esterna, ma la logica non cambia: blu sul lato bassa pressione, rosso sul lato alta pressione, giallo sul servizio.

1. Identifica il refrigerante del sistema e verifica che il gruppo sia compatibile con quel tipo di impianto.
2. Lascia chiuse tutte le valvole del manometro prima di connettere i tubi ai punti di servizio.
3. Collega il tubo blu al lato aspirazione e il rosso al lato mandata.
4. Se devi fare vuoto o recupero, usa il tubo giallo con la pompa o con l’apparecchiatura prevista.
5. Se lo strumento prevede sonde di temperatura, fissale bene sul tubo: una sulla linea di aspirazione e una sulla linea liquida.
6. Apri i rubinetti solo quando la connessione è completa e la procedura lo richiede.

Qui c’è una regola che non negozio mai: non aprire il lato alta pressione con l’impianto in funzione. È una delle abitudini sbagliate che vedo più spesso, insieme ai collegamenti invertiti e alle valvole lasciate socchiuse. Anche un errore piccolo può sporcare la lettura o, peggio, creare un problema vero nel circuito.

Per una misurazione attendibile, lascio anche che l’impianto si assesti. Se sto facendo una verifica di carica o una correzione basata su superheat e subcooling, non mi fido del primo minuto di funzionamento: aspetto che il sistema si stabilizzi e, nelle procedure di servizio più rigide, si parla di circa 15 minuti prima di regolare davvero la carica. È un dettaglio che fa differenza tra una lettura sensata e una lettura casuale.

Come leggere pressione, temperatura e surriscaldamento

La parte più utile del lavoro arriva qui. La pressione, da sola, non mi dice abbastanza; diventa davvero interessante quando la confronto con la temperatura di saturazione del refrigerante. In pratica, dalla pressione ricavo il punto in cui il gas dovrebbe evaporare o condensare, poi confronto quel valore con la temperatura reale del tubo.

Pressione e temperatura non coincidono

Se la pressione del lato aspirazione corrisponde a una certa temperatura di saturazione, ma il tubo di aspirazione è più caldo, sto misurando il surriscaldamento (superheat): è la differenza tra la temperatura reale del vapore e quella di saturazione. Se invece sulla linea liquida la temperatura reale è più bassa della temperatura di saturazione, sto leggendo il sottoraffreddamento (subcooling): cioè quanta energia è stata tolta al liquido prima che arrivi alla valvola di espansione.

Leggi anche: Riscaldamento con condizionatore - Conviene davvero?

Quando guardo superheat e quando guardo subcooling

Qui la differenza tra i vari impianti conta molto. Nei sistemi a orifizio fisso o capillare, io guardo con più attenzione il superheat perché mi dice se l’evaporatore sta ricevendo la quantità corretta di refrigerante. Nei sistemi con valvola di espansione termostatica o elettronica, il subcooling diventa spesso più indicativo per capire se la carica è corretta.

Non uso mai un numero universale valido per tutti i condizionatori: il valore giusto dipende dal refrigerante, dal costruttore e dalle condizioni operative. La cosa pratica da ricordare è questa: se le pressioni sembrano plausibili ma superheat o subcooling sono fuori quadro, il problema non è detto che sia la sola carica. Potrebbe essere airflow scarso, batteria sporca, sensore errato, valvola difettosa o un’ostruzione nel circuito.

Le tendenze aiutano, ma non sostituiscono l’analisi completa. Io considero il manometro come una lente: mi fa vedere meglio il problema, non mi permette di inventarlo.

Vuoto, recupero e ricarica non sono la stessa operazione

Quando si passa dalla diagnosi all’intervento vero, il gruppo manometrico entra in una fase diversa. Il tubo giallo può servire alla pompa del vuoto oppure alla bombola di recupero, ma recupero, vuoto e ricarica non vanno confusi tra loro. Prima si recupera il refrigerante residuo, poi si fa il vuoto, poi si ricarica secondo la quantità prevista dalla targhetta o dalla scheda tecnica.

Qui io tengo una linea molto netta: non si sfiata mai il refrigerante in atmosfera. È una cattiva pratica tecnica e, per gli impianti con gas fluorurati, anche un problema normativo. La Commissione europea e il quadro F-gas richiedono prevenzione delle emissioni, controllo perdite e recupero corretto del gas; in Italia, il MASE richiama l’obbligo di affidare queste attività a personale con la certificazione adeguata quando il circuito contiene F-gas.

Per il vuoto, la manometria tradizionale è utile, ma se l’obiettivo è fare bene il lavoro io preferisco non fermarmi alla sola pressione “che sembra scesa”. Un vacuometro in micron dà una lettura molto più affidabile della presenza di umidità o di aria residua. E quando devo rifinire la carica, non ragiono mai “a sensazione”: mi baso sulla quantità prevista dal costruttore e sulle letture di pressione e temperatura, non su un colpo d’occhio.

Gli errori che falsano la diagnosi più di un guasto vero

Molte diagnosi sbagliate nascono da dettagli banali. Io ne vedo sempre gli stessi, e quasi tutti si possono evitare con un minimo di disciplina operativa.

• Refrigerante selezionato male: se lo strumento digitale è impostato sul gas sbagliato, anche i calcoli di superheat e subcooling diventano poco utili.
• Lettura troppo precoce: se l’impianto non è stabile, la pressione oscilla e il quadro è falsato.
• Flessibili invertiti: blu e rosso scambiati portano a interpretazioni assurde e a errori di manovra.
• Hose non purgati: l’aria nei tubi altera la lettura e introduce contaminazione.
• Aria di passaggio scarsa: un filtro intasato o una batteria sporca possono simulare un problema di carica.
• Sonde posizionate male: se la pinza non aderisce bene al tubo, la differenza tra teoria e pratica diventa grande.
• Ci si ferma ai bar: senza P-T chart e temperature reali, il dato resta monco.

Il mio controllo minimo, prima di accusare il circuito, è sempre questo: filtri puliti, batteria esterna libera, ventilazione corretta, refrigerante identificato bene e strumenti impostati correttamente. Solo dopo ha senso parlare di carica, restrizione o perdita.

Quando fermarsi e affidarsi a un tecnico certificato

Se il circuito contiene F-gas, il punto non è solo tecnico ma anche operativo. Le attività di manutenzione, riparazione, controllo perdite e recupero richiedono personale abilitato; non è una formalità, è il modo corretto per evitare dispersioni e interventi improvvisati. E in un impianto moderno, soprattutto se lavora con refrigeranti ad alta pressione o con logiche elettroniche evolute, improvvisare costa più del fermarsi un attimo prima.

Come proprietario o responsabile dell’impianto, però, qualcosa puoi e devi farla anche tu: tenere puliti i filtri, liberare l’unità esterna, annotare errori e anomalie, verificare che non ci siano ostruzioni evidenti e programmare i controlli. Sono piccoli gesti, ma migliorano molto l’efficienza e ti aiutano a distinguere un problema di manutenzione ordinaria da un difetto del circuito frigorifero.

Se invece devi aprire il circuito, ricaricare refrigerante o fare una ricerca perdite completa, io non lo tratterei mai come un lavoro “di routine” domestica. È il momento di passare a un tecnico certificato, perché la differenza tra una lettura corretta e una manovra sbagliata, su questi impianti, è spesso più sottile di quanto sembri.

La sequenza che uso per non confondere una lettura con un guasto

Quando faccio una verifica veloce, seguo sempre la stessa sequenza: identifico il refrigerante, controllo i collegamenti, lascio stabilizzare l’impianto, leggo bassa e alta pressione, confronto i valori con la P-T chart e poi verifico superheat o subcooling. Solo dopo decido se il problema riguarda la carica, il flusso d’aria, una restrizione o il compressore.

• Prima sicurezza e identificazione del gas.
• Poi collegamento corretto del gruppo manometrico.
• Poi lettura dei valori con impianto stabilizzato.
• Infine interpretazione tecnica, mai a sensazione.

Se tengo fermo questo ordine, evito quasi sempre due errori costosi: ricaricare un impianto che non ne ha bisogno e scambiare un difetto di ventilazione per una mancanza di refrigerante. È la regola più semplice che conosco per leggere bene i manometri e capire davvero come sta lavorando il condizionatore.
